화순 캠프시스템이란 무엇인가
캠프시스템이란 모듈화된 강재 프레임과 막재를 조합하여 임시 또는 반영구 구조물을 신속하게 구축할 수 있는 시공 방식이다. 전남 화순 지역의 산업 현장에서는 공장 확장, 야적장 조성, 상업시설 임시 공간 확보 등에 광범위하게 활용되고 있다. 특히 설치·해체의 유연성, 재사용성, 기상 대응 성능을 갖춘 고효율 구조물로서 B2B 발주처의 운영 효율화에 직접 기여한다.
우성어닝천막공사는 16년간 화순 및 전남 지역의 산업 현장에 최적화된 캠프시스템 설계·시공을 수행해 왔다. 이 글에서는 기술 관점의 자재 규격, 구조 설계, 현장 적용 전략을 상세히 설명한다.
캠프시스템 구조물의 핵심 자재 및 규격 기준
캠프시스템 구조물의 성능과 내구성은 기초가 되는 강재 선정과 규격 준수에 따라 결정된다. 한국건축구조기준(KBC)에 준거한 구조 설계가 필수이며, 개별 부재는 관련 KS 규격(KS D 3503, KS D 3515 등)에서 정한 강도 등급을 만족해야 한다.
| 부재 유형 | 규격 범위 | 주 용도 | 기본 보증 수준 |
|---|---|---|---|
| 메인 프레임(柱·梁) | H형강 150mm~400mm / 각관 100mm~200mm | 적재 하중 지지, 측풍압 저항 | 규격 준수 시 통상 10년~15년 |
| 막재(PVC 코팅 폴리에스터) | 두께 650g~900g/m², 인장강도 1,400N/50mm 이상 | 우천 차단, 자외선 차단, 온도 완화 | 정기 점검 시 5년~8년 |
| 고정 철물(볼트·용접) | M16~M24, 항복강도 370MPa 이상 | 부재 연결, 진동 감쇠 | 2년 주기 점검으로 20년 이상 |
| 방청 도료층 | 에폭시 프라이머 80~120μm + 폴리우레탄 상도 2회 | 강재 부식 억제, 외관 유지 | 5년~7년 사이 재도장 권장 |
현장에서는 설치 환경(해안 근처 염분 환경, 산업 지역 분진 노출 정도)에 따라 방청 사양을 상향 조정하는 것이 통상적이다. 화순 지역의 경우 내륙이면서 계절풍 영향이 있으므로 표준 방청 규격이 적절하나, 인근 화학 공단 지역 발주처라면 프라이머 두께 상향 및 상도 횟수 추가를 검토해야 한다.
산업 현장의 구조 설계 및 하중 계산
캠프시스템 구조물을 사업장에 적용할 때는 다음의 설계 기준을 준수해야 한다:
1) 자중(Dead Load) - 강재 프레임 자중(kg/m²), 막재 자중(약 0.7~1.0kg/m²), 고정 철물 자중을 합산한 기본 하중이다. 설계 단계에서 부재 배치도 작성 시 정확히 산출해야 적정 기초 규격을 결정할 수 있다.
2) 활하중(Live Load) - 야적장용 캠프시스템이면 상단 적재 하중(통상 200kg/m² ~ 500kg/m² 범위), 인원 활동 하중(150kg/m²)을 고려한다. 공장 확장 공간이면 기계·장비 이동 경로상 국부 하중을 별도 검토해야 한다.
3) 풍하중(Wind Load) - 한국건축구조기준(KBC) 기본풍속 지도에 따라 산정한다. 화순 및 전남 지역의 기본풍속은 관할 지자체 건축 담당 부서에서 공시한 수치를 적용하고, 구조물 높이·노출도에 따른 풍압 계수(Cf)를 배수하여 설계한다. 측풍압이 큰 경우 수평 가새(Bracing) 추가나 기초 앵커 규격 상향이 필수다.
4) 적설하중(Snow Load) - 전남 화순의 경우 표준설위(50년 재현 기준) 값을 건축구조기준에서 확인하고, 지붕 경사각도와 막재 표면 마찰 계수를 고려하여 적설하중을 결정한다. 필요시 제설 계획을 발주처와 사전에 수립하는 것이 현장 안정성을 높인다.
설계 도면 작성 후에는 산업안전보건공단 가이드라인에 따른 임시 구조물 안전 검토를 수행하고, 필요시 제3자 구조 검증을 진행한다. 특히 6m 이상 높이 구조물이나 부하가 큰 적재장은 발주처와 시공사가 함께 상세 안전 검토 보고서를 작성·보관하는 것이 법적 책임을 명확히 한다.
화순 지역 현장의 시공 실무와 품질 관리
캠프시스템 구조물의 시공은 다음의 단계를 따른다:
기초 조성 - 지반 조사를 통해 지지력을 확인하고, 필요시 콘크리트 기초패드(기초 높이 300mm~500mm, 기초 판 크기는 설계하중과 지반 조건에 따라 결정)를 시공한다. 화순 지역의 경우 배수 환경이 중요하므로 기초 주변 배수로 확보를 반드시 검토해야 한다.
강재 부재 설치 - 조립도에 따라 기둥·보를 수직·수평으로 정렬하고, 용접 또는 볼트 체결로 고정한다. 용접 시공은 용접사 자격증 확인, 용접 부위 개수 및 위치 사전 점검, 용접 후 비파괴 검사(초음파, 방사선 등)를 규격 요구 시 수행한다. 일반적으로 야외 구조물은 필렛 용접(Fillet Weld)이 주가 되며, 용접부 노출 시 용접 마모방지제 도포를 권장한다.
막재 설치 - 프레임 완성 후 막재를 인양하여 프레임 상부에 고정한다. 이음새(Seam) 부분은 방수 테이프(PVC 코팅 제품, 폭 50mm~100mm)로 봉하고, 모서리 고정은 클립 또는 스냅 핀 방식으로 진행한다. 막재 장력 조정은 현장에서 수동·유압 텐셔너를 사용하여 적정 장력(설계 기준에 따라 통상 수 톤/m)을 유지한다.
품질 관리 포인트 - 강재 도장 두께를 습식막 게이지(Wet Film Thickness Gauge)로 확인, 용접부 육안 검사, 막재 파손 여부 확인, 기초 침하 체크, 볼트 체결력 점검 등을 시공 중·후에 주기적으로 실시한다. 발주처와 점검 일정을 사전 협의하여 시공 투명성을 높인다.
산업 현장에서의 실질적 적용 사례 유형
현장에서는 다양한 용도의 캠프시스템이 운용되고 있다:

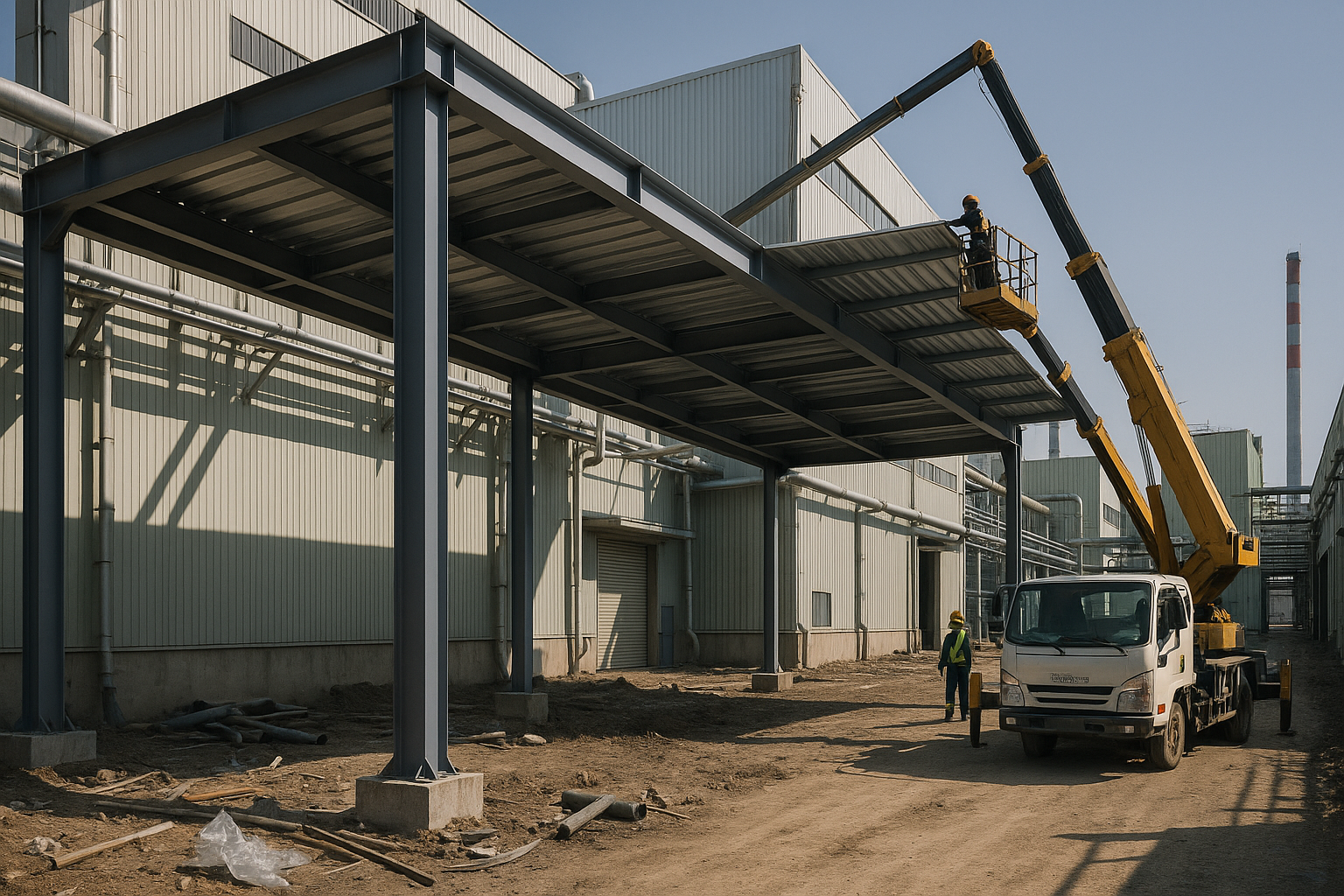

공장 확장 구간 - 기존 건물과의 경계 부분에 캠프시스템 프레임을 설치하여 임시 작업 영역 또는 자재 보관소를 확보한다. 기계·장비 이동이 빈번한 구간이므로 기초 및 가새 설계가 견고해야 한다.
야적장 및 자재 보관소 - 대형 운송 컨테이너나 건설 자재를 보호하기 위해 캠프시스템으로 상부 덮개를 구성한다. 적재 하중이 클수록 기초·부재 규격이 커지므로 발주처의 예상 보관 물품 무게를 사전에 파악하는 것이 설계의 핵심이다.
상업시설 임시 공간 - 음식점, 행사장, 전시회 등에서 임시 천막/텐트 공간이 필요할 때 캠프시스템을 사용한다. 용도 변경에 대비하여 확장성·변경 용이성을 고려한 모듈식 설계가 바람직하다.
어느 경우든 설계 단계에서 발주처의 운영 기간, 향후 용도 변경 가능성, 주변 환경(인접 시설, 접근성, 조명·안내 조건)을 충분히 청취하여 반영하는 것이 변경 비용과 분쟁을 줄인다.
사후 관리 및 정기 점검
캠프시스템 구조물의 수명 연장과 안전 유지를 위해서는 정기적인 점검과 유지보수가 필수다.
점검 항목 - 강재 표면 부식 진행도, 용접부·볼트 체결부 손상 여부, 막재 파손·누수 여부, 기초 침하 또는 이탈, 수평·수직 편차, 배수로 막힘 등을 포함한다.
점검 주기 - 통상 반년~1년 단위로 정기 점검을 수행하며, 악천후(태풍, 폭설, 지진) 직후에는 즉시 긴급 점검을 권한다.
유지보수 - 부식 발생 부위는 표면 연마 후 에폭시 프라이머와 폴리우레탄 상도 재도장을 수행하고, 막재 누수 부분은 수리 패치 또는 부분 교체로 대응한다. 도장 주기는 환경 조건에 따라 5년~7년이 통상 기준이다.
발주처는 시공사와의 정기 점검 계약, 유지보수 기록 보관, 비상 대응 연락처 확보 등을 통해 구조물 관리 책임을 명확히 하는 것이 법적·운영상 안전장치가 된다.
우성어닝천막공사는 화순 지역의 산업 현장에 최적화된 캠프시스템 시공과 사후 관리 서비스를 제공하고 있다. 기술 규격, 안전 기준, 비용·일정 효율화를 종합적으로 고려한 맞춤형 상담이 필요하다면 언제든 연락 주시기 바란다.
