상업용 어닝의 구조 설계 원칙
상업용 어닝 시공이란 사업장, 공장, 상업시설의 외부 공간에 설치되는 고정형 또는 가동형 차양 구조물로, 건축물 외벽에 부착되거나 독립 지주로 지지되는 시스템을 의미한다. 16년간 화순 지역 및 전남 전역에서 시공해온 경험상, 상업용 어닝의 구조 설계는 단순한 미관 개선을 넘어 풍압, 적설하중, 고정점 강도 등 토목 구조 기준을 충족해야 한다.
한국건축구조기준(KBC 2022)에 따르면 임시 또는 영구 구조물로서 어닝은 최소 지역풍속 35m/s 이상의 풍압 설계를 요구하고 있다. 특히 화순 지역은 여름철 태풍의 영향을 받기 쉽고, 겨울철 적설량도 무시할 수 없어 최소 50kg/㎡의 적설하중을 고려한 설계가 필수다. 구조 설계 단계에서 현장의 풍향, 건물 높이, 주변 지형을 반영하지 않으면 시공 후 변형, 탈락, 심각한 안전사고로 이어질 수 있다.
우성어닝천막공사에서는 각 프로젝트마다 현장 조사(Site Survey)를 통해 기초 지반 강도, 기존 건축물의 구조 상태, 풍환경 분석을 선행한다. 이를 바탕으로 CAD 구조 설계도를 작성하고, 용접부 상세 검토, 앵커볼트 규격 결정, 지주 단면 산정 등을 수행한다.
상업용 어닝 자재 선택의 핵심 기준
어닝 시공에 사용되는 자재는 크게 골조(프레임), 천재, 고정 부재(앵커, 볼트)로 구분된다. 각 자재의 선택은 초기 시공비뿐 아니라 5년, 10년 후의 유지보수 비용과 안전성을 결정짓는 중요한 요소다.
1. 강재 골조 자재
골조 재료는 주로 SS400(일반구조용 강재) 또는 SM490(고장력 강재)이 사용된다. KS B 0802 표준에 따르면 SS400은 항복강도 235MPa, SM490은 325MPa로 규정되어 있다. 화순 지역의 대형 공장이나 야외 적재장 어닝은 중대형 스팬(8m 이상)을 요구하므로 SM490 또는 그 이상의 고강도강을 권장한다. 비용은 높지만 단면 축소로 인한 시각적 개선, 기초 부담 감소, 장기 수명 보장 측면에서 경제성이 우수하다.

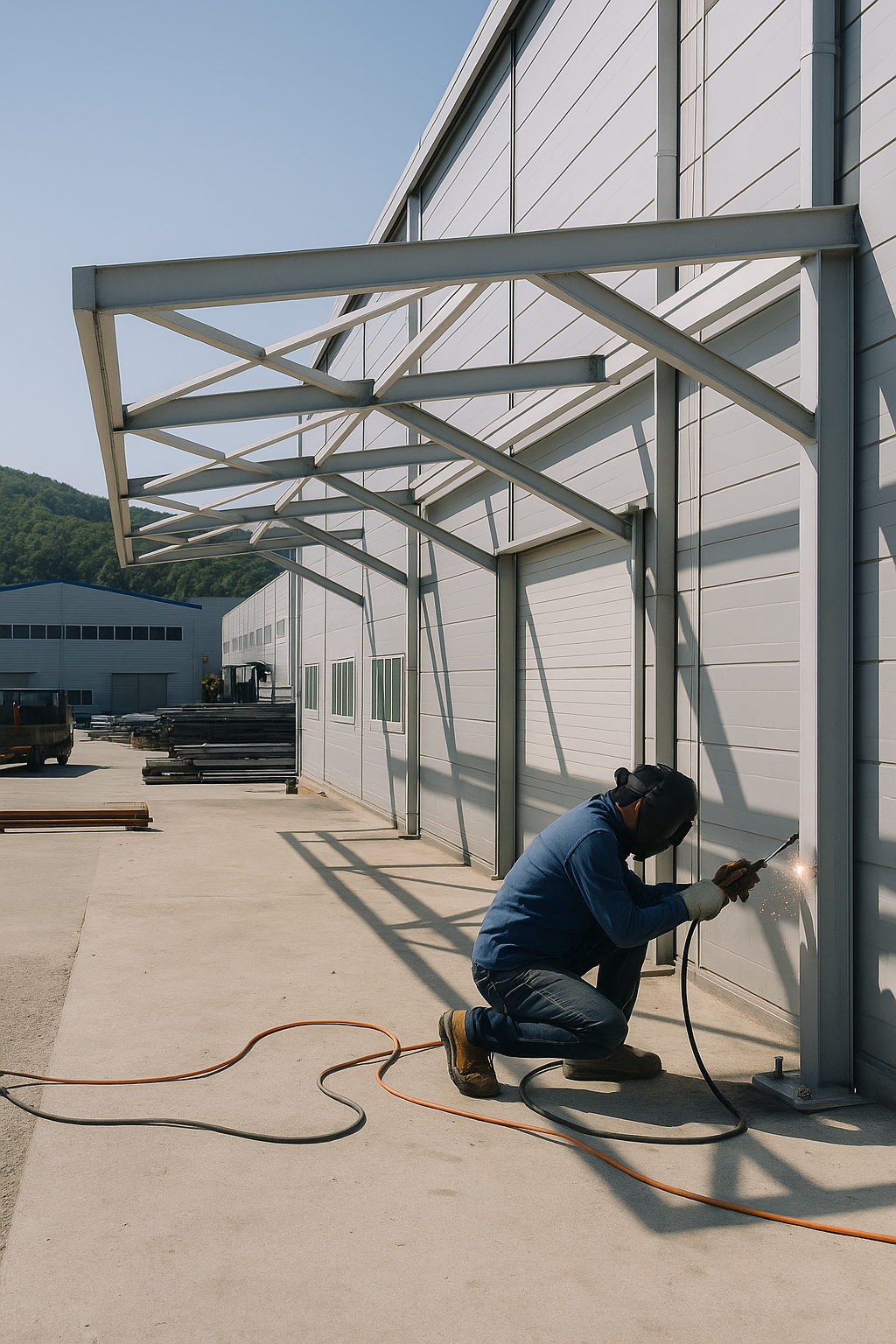

용접 규격은 KS B 0802-2에 정의된 맞대기 용접(Butt Weld) 및 필렛 용접(Fillet Weld)이 적용되며, 최소 비드 너비는 8mm 이상으로 관리한다. 특히 풍하중이 집중되는 모서리 용접부는 100% 초음파 검사(Ultrasonic Test)를 권장한다.
2. 천재 자재
어닝 천재는 폴리에스터계 코팅포, 아크릴계 코팅포, PVC 코팅포로 분류된다. 각 자재별 특성을 비교하면 다음과 같다:
| 천재 종류 | 내구성 | UPF 차단율 | 비용 | 유지보수 |
|---|---|---|---|---|
| 폴리에스터 코팅포 | 5~7년 | 85~90% | 저(기준) | 연 1~2회 세척 |
| 아크릴 코팅포 | 8~12년 | 92~98% | 중상 | 연 1회 세척 |
| PVC 코팅포 | 10~15년 | 95~99% | 고 | 2년 1회 세척 |
화순 지역의 공장 어닝은 먼지, 산업 배출가스 노출도가 높으므로 아크릴 또는 PVC 코팅포 사용을 권장한다. 초기 투자는 20~30% 높지만, 교체 주기가 길어 총소유비용(TCO) 관점에서 경제적이다.
3. 고정 부재 및 금물
어닝 고정에는 스터드앵커(드라이월), 화학앵커, 기계앵커 등이 사용된다. 콘크리트 기초 강도가 25MPa 이상일 경우 M16 이상의 화학앵커를 기본으로 하고, 풍압이 높은 지역은 M20 이상으로 상향 설계한다. 앵커 간격은 1.2m~1.5m 범위로 관리하며, 모서리 부위는 0.8m 이하로 조밀하게 배치한다.
화순 지역의 기후 특성을 반영한 설계 전략
화순 및 전남 지역은 여름철 강수량 1,200~1,400mm, 연중 최대풍속 15~20m/s를 기록한다. 특히 태풍 시즌(8~10월)에는 순간 최대풍속이 40m/s를 초과하는 경우가 빈번해, 정적설계(Static Design)만으로는 부족하다.
따라서 우성어닝천markup공사에서는 다음과 같은 추가 설계 요소를 반영한다:
• 동적 풍압 계산: 단순 풍속 35m/s 기준이 아닌, 현장의 건물 높이, 노출도(Exposure Category), 지형 조건을 변수로 한 상세 풍압 산정
• 배수 설계: 천재가 처지지 않도록 최소 2~3° 구배를 설계하고, 집수홈과 배수관을 병행하여 우수 정체 방지
• 기초 설계: 지반 조사를 통한 지지력 확인(보통 300~400kN/㎡), 필요시 말뚝기초 또는 확대기초 적용
• 신축 이음: 온도 변화에 따른 강재 팽창(강의 선팽창계수: 12×10⁻⁶/℃)을 고려하여 신축이음 설치
화순의 산업 시설 특성상 용접부 방청 처리도 중요하다. 일반 페인트 도장 대신 2액형 에폭시 도료(DFT 200~250μm) 또는 핫도핑(Hot Dip Galvanizing, KS D 3506) 처리를 권장하면, 10년 이상의 방청 수명을 보장할 수 있다.
우성어닝천막공사의 시공 사례를 보면, 화순 지역 제조업체의 야적장(30m × 15m)에 적용한 SM490 고강도강 구조 어닝은 2010년 설치 후 현재까지 안전하게 운영 중이며, 단 1회의 구조 보강도 필요하지 않았다. 이는 설계 단계의 정밀한 계산과 자재 선택이 얼마나 중요한지 보여주는 사례다.
시공 후 검증 및 유지보수 체계
어닝 구조 설계와 자재 선택이 완벽해도, 시공 품질이 낮으면 모두 무의미하다. 따라서 다음과 같은 검증 절차를 필수적으로 수행한다:
• 기초 콘크리트 강도 검사: 초음파법(Ultrasonic Pulse Velocity) 또는 반발경도법(Rebound Hammer)으로 실제 기초 강도 확인
• 용접부 검사: 육안 검사(Visual Test), 침투탐상(Penetrant Test), 초음파탐상(Ultrasonic Test) 등 다단계 검사
• 하중 재하 시험: 완공 후 설계 하중의 1.5배 이상을 모의 적재하여 변형 및 처짐 확인
• 연간 정기 점검: 앵커볼트 완화도, 천재 손상 여부, 배수 상태, 용접부 부식 정도 점검
화순 지역의 기후 특성상 5년마다 도장 보수, 10년마다 천재 교체를 권장하며, 이를 통해 어닝의 안전 수명을 20년 이상으로 연장할 수 있다.
상업용 어닝의 구조 설계와 자재 선택은 건설사의 브랜드 신뢰도와 직결되는 중요한 투자다. 초기 비용 절감보다는 장기 안전성, 유지보수 효율성, 규제 준수를 우선 원칙으로 삼아야 한다.
