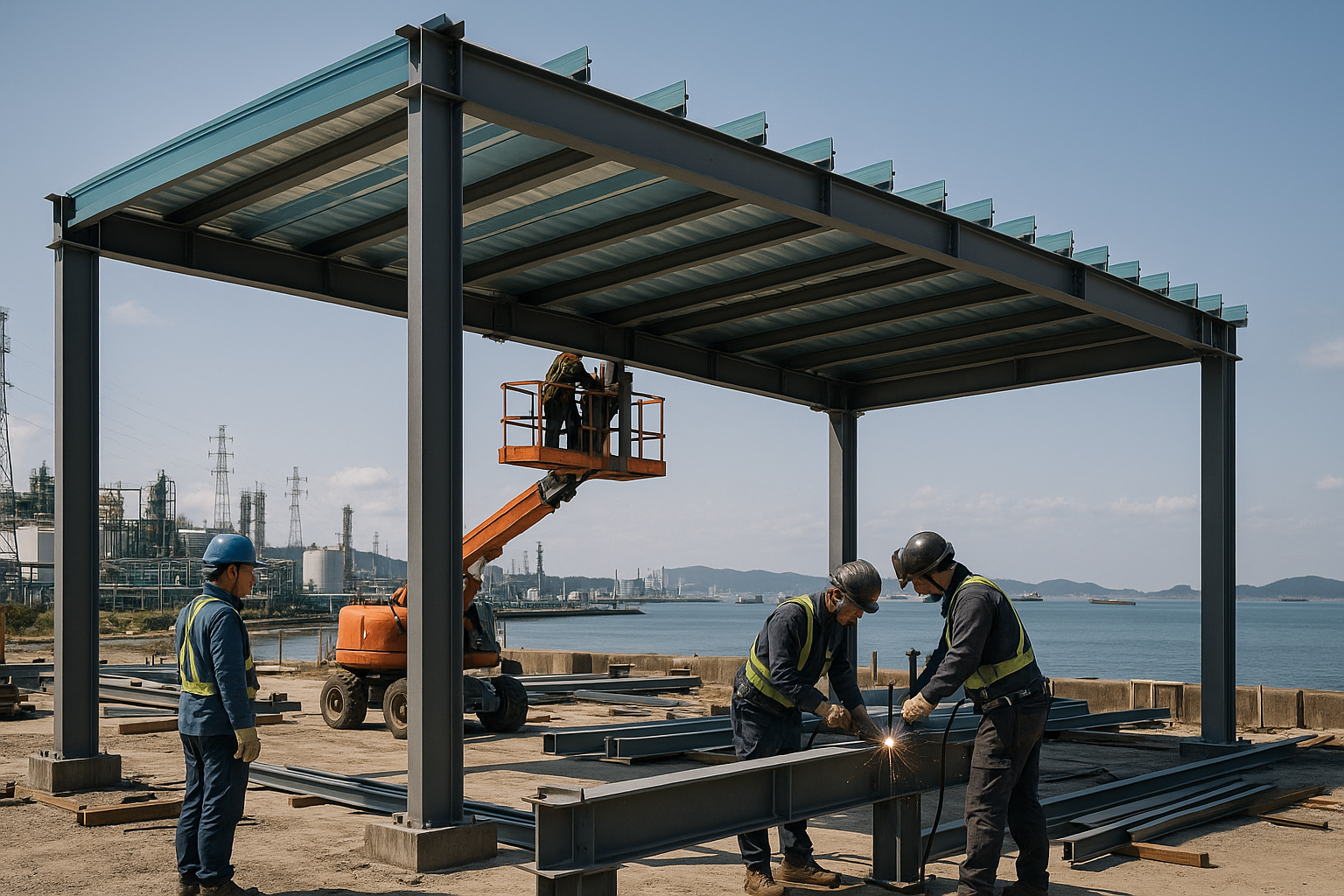

공장 캐노피의 정의와 설계 기준
공장 캐노피란 산업시설의 야적장, 하역장, 생산 공정 보호를 위해 기둥과 보로 구성된 개방형 지붕 구조물로, 강우·일사로부터 작업 공간을 보호하는 철구조물이다. 여수 및 전남 지역의 조선소, 석유화학, 자동차부품 제조업체들이 빈번하게 필요로 하는 시설이다.
캐노피 설계의 핵심은 하중 계산이다. 한국건축구조기준(KBC 2020)에 따르면, 공장 캐노피는 적설하중, 풍하중, 자중을 고려한 통합 설계가 필수다. 특히 여수는 해안 지역으로 풍속이 초속 35m 이상인 지역이 많아, 풍하중 설계가 매우 중요하다.
여수 지역 환경별 하중 설계 전략
여수와 같은 해안 산업단지에서는 염분, 염해, 태풍을 고려한 특화 설계가 필요하다. 우성어닝천막공사는 16년간 전남 화순 기반으로 활동하며 여수 석유화학단지, 여천공업단지 다수의 프로젝트를 수행했다.
풍하중 산정: 여수 지역 기본풍속은 초속 32~36m 범위로, 공장 캐노피의 풍하중은 다음 공식으로 산정된다.
풍압 = 0.5 × ρ × V² × Cf
- ρ: 공기밀도(약 1.225 kg/m³)
- V: 설계풍속(m/s)
- Cf: 항력계수(개방형 구조물 0.8~1.2)
예를 들어 초속 35m, Cf 1.0인 경우 풍압은 약 751 Pa(약 76.5 kgf/m²)에 달한다.
적설하중: 전남 내륙(화순)은 적설하중 100 kgf/m² 기준이나, 여수 해안은 70~80 kgf/m² 수준으로 낮다. 다만 급격한 기후변화로 인해 설계 여유를 두는 것이 권장된다.
자중: 철재 캐노피(H빔, 박스빔), 패널(칼라강판, 폴리카보네이트), 브레이싱 등 총 자중은 보통 40~60 kgf/m²이다.
| 항목 | 여수 해안지역 | 전남 내륙(화순) | 하중등급 |
|---|---|---|---|
| 기본풍속(m/s) | 32~36 | 28~32 | 초고풍속 지역 |
| 풍하중(kgf/m²) | 70~100 | 50~70 | Cf=1.0 기준 |
| 적설하중(kgf/m²) | 70~80 | 100 | 겨울 한계 |
| 설계용 합성하중(kgf/m²) | 140~160 | 130~150 | 풍+자중 |
| 추천 기둥간격(m) | 6~8 | 8~10 | 변형 제어 |
공장 캐노피 시공 절차 및 자재 규격
여수 공장 캐노피 프로젝트는 설계 확정 후 다음의 단계적 시공 절차를 따른다.
1단계: 기초 설계 및 콘크리트 시공
기둥 하단부 기초는 현장 토질조사 결과에 따라 독립기초 또는 말뚝기초로 결정된다. 여수 산업단지 대부분의 토양은 N값 10~15 수준으로, 15m 이상의 깊이에서 양호한 지반을 만난다. 기초 설계 깊이는 보통 지하 1.5~2.5m이며, 콘크리트 강도는 24 MPa 이상 권장된다(KS F 2405 기준). 우성어닝천막공사는 기초 시공 시 동결심도(여수 기준 약 30cm) 이하로 설정하고 배수를 철저히 한다.
2단계: 철재 구조물 제작 및 운반
주요 부재는 KS B 0802(H형강), KS B 0806(박스빔) 규격을 적용한다.
- 주기둥: H-400×400×13×21 또는 그 이상(높이별로 결정)
- 대보: H-300×300×10×15 또는 박스 400×300×12
- 소보(서까래): H-200×200×8×12 또는 각파이프 250×250×9
- 브레이싱: ∠-125×125×12 이상
제작 시 모든 절단면은 KS D 3502(강구조물용 용접)에 따라 처리되며, 사상(shot blasting)→프라이머→중도락→상도락 총 4회 도장을 시행한다.
3단계: 현장 기초 볼트 설치 및 검측
레벨 측정 오차를 ±5mm 이내로 제어해야 상부 철재 조립 시 문제가 없다. 여수 지역의 해수 염분 영향을 고려하여 기초 볼트는 스테인리스(SUS304) 규격 M30 이상을 권장한다. 기초 콘크리트 타설 후 최소 14일 양생 후 작업을 진행해야 한다.
4단계: 주철재 설치 및 용접
기둥→대보→소보 순서로 조립한다. 각 단계마다 수직도, 수평도, 변형을 체크한다. 여수 해안 프로젝트는 염해 우려 지역이므로 현장 용접부는 KS D 3502 기준 E7018(낮은수소계) 용접봉을 사용하고, 용접 후 페네트란트 검사(PT) 또는 초음파 검사(UT)를 실시한다. 용접 검사율은 최소 10% 이상 권장된다.
5단계: 브레이싱 설치 및 측면 안정성 확보
풍하중 저항을 위해 평면 브레이싱과 입체 브레이싱을 배치한다. 여수의 높은 풍속을 고려하여 기둥 간 거리가 6m을 초과하면 X형 브레이싱을 추가 설치한다. 모든 브레이싱 연결부는 고력볼트(M24, F10T) 또는 용접으로 처리한다.
6단계: 지붕 패널 시공
패널 선택은 용도와 예산에 따라 달라진다:
- 칼라강판(아연도금강): 두께 0.6~0.8mm, 방청 기간 15~20년
- 아연-알루미늄 합금도금(AZ150): 방청 성능 우수, 해안지역 추천
- 폴리카보네이트: 채광이 필요한 경우, 자외선 차단 고려
여수 지역은 염해가 심하므로 칼라강판은 아연-알루미늄 합금도금 규격을 권장하며, 년 1~2회 수성 페인트 유지보수를 계획해야 한다.
7단계: 완공 검수 및 안전인증
완공 후 건축 기준(구조 안전), 전기, 소방 분야 검사를 거친다. 여수는 산업단지 인증이 필요한 경우가 많으므로 여수시청 건축과 또는 한국건설기술관리협회 검사를 미리 예약해두는 것이 좋다.
여수 프로젝트 시 주의사항과 비용 효율
여수 공장 캐노피 시공 시 특별히 고려해야 할 사항은 다음과 같다.
염해 관리: 해수로부터 직선거리 2km 이내라면 반드시 내식성 높은 자재 선택이 필수다. 기존 프로젝트 사례에서 일반 도장 강재는 3~5년 내 심각한 녹이 발생했으나, 아연-알루미늄 합금도금 자재는 10년 이상 양호한 상태를 유지했다.
풍해 대비: 여수는 태풍 경로상 자주 피해를 입는다. 기초 설계 시 여유 계수를 1.5배 이상 적용하고, 모든 패널 고정은 자체 태핑 나사(self-tapping screw) 외에도 구조용 볼트 병용을 권장한다. 특히 처마부(캐노피 끝단)는 풍해 집중 지점이므로 간격을 30cm 이하로 촘촘히 고정해야 한다.
공사 기간 계획: 여수 해양 산업단지는 조선소 생산 일정이 엄격하여, 공사 착수 전 3개월 이상의 공정 협의가 필요하다. 폭염 시기(6~8월) 콘크리트 양생과 해양 강풍 시기를 피해 4~5월, 9~10월 시공을 계획하는 것이 효율적이다.
비용 산정: 평방미터당 공사비는 설계하중에 따라 크게 달라진다. 단순 채광 목적 저하중 캐노피는 약 25~35만 원/m², 고하중(적재 플랫폼 겸용)은 45~65만 원/m² 수준이다. 여수 지역 염해 대비 자재 업그레이드는 약 10~15% 추가 비용이 발생한다.
전남 화순 기반의 우성어닝천막공사는 여수·여천 산업단지에서만 30건 이상의 대형 캐노피 프로젝트를 완공했으며, 구조 설계에서 시공, 사후관리까지 일괄 책임진다. 설계 단계부터 현장 환경을 면밀히 분석하고, KBC 및 KS 기준을 초과하는 안전계수를 적용하여 장기간 무결 운영을 보장한다.
