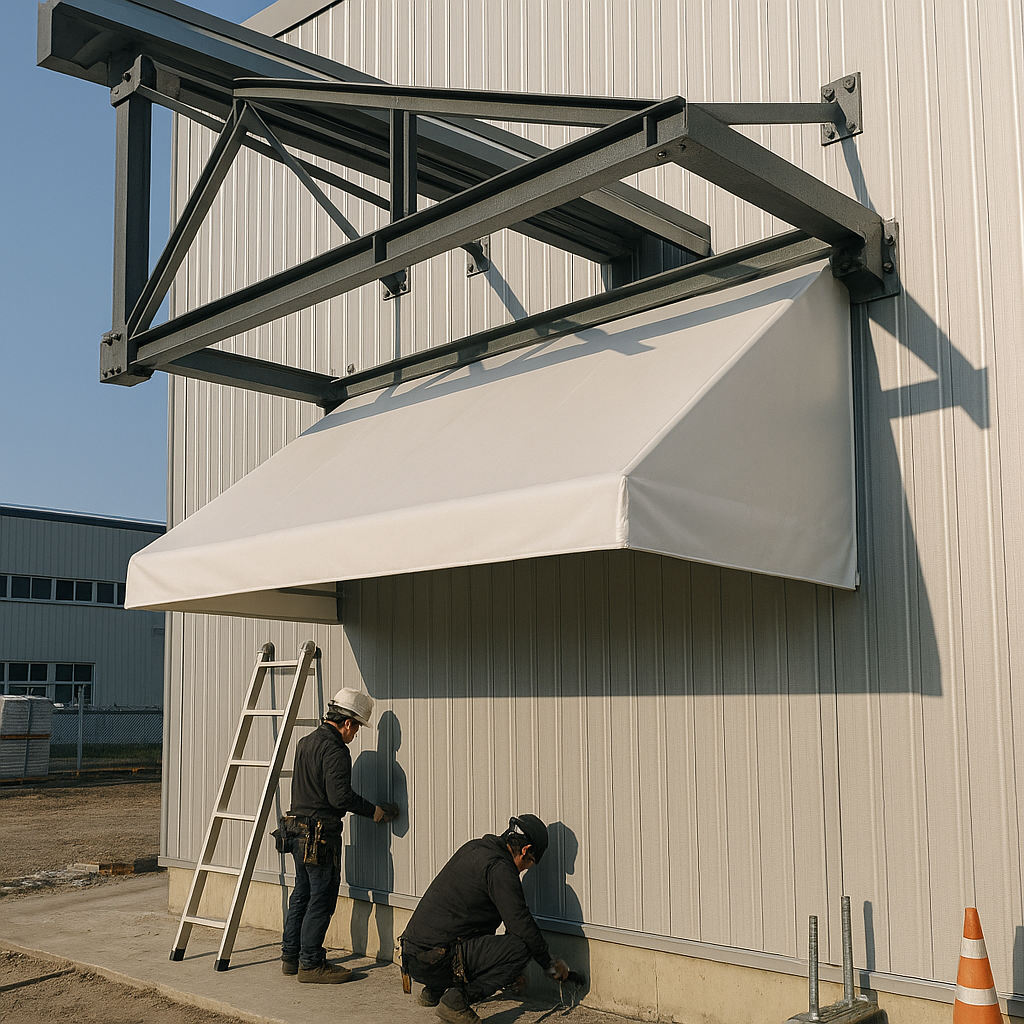

상업용 어닝 시공, 구조 설계가 수명을 결정한다
상업용 어닝(Awning)이란 건물 외벽이나 개방된 공간에 설치되는 차양 구조물로, 햇빛 차단과 우천 보호를 목적으로 하는 반영구적 건축 부재이다. 16년간 전남 화순에서 나주, 목포, 순천 등 전남 지역의 사업장과 공장, 상업시설을 시공해온 경험상, 어닝의 수명과 안전성은 초기 구조 설계 단계에서 80% 이상 결정된다.
특히 나주 지역은 여름 강우량이 연 1,200mm를 초과하고, 겨울철 강풍이 빈번한 기후 특성을 가지고 있다. 따라서 구조 설계 단계에서 지역 기후 조건을 반영한 하중 계산과 자재 규격 선정이 필수적이다. 본 글은 상업시설 운영자 및 시공업체 담당자를 위해 어닝 시공의 핵심 기술 요소를 체계적으로 설명한다.
구조 설계: 하중 계산과 안전율 기준
어닝의 구조 설계는 한국건축구조기준(KBC 2022)을 준수하며, 고정하중(자중), 활하중(눈, 바람, 인력), 동적 하중 등 세 가지 주요 요소를 종합적으로 고려해야 한다.
1. 고정하중(Dead Load) 계산
프레임(철골 구조), 천막 원단, 연결부 하드웨어의 총 자중을 산출한다. 일반적으로 철골 구조(H형강, C형강) 1m²당 40~60kg, PVC 코팅 원단 1m²당 600~800g, 바람막이 및 부속품 10~15kg/m² 범위이다. 전남 지역 나주에서 시공하는 중형 상업용 어닝(약 50~100m²)의 경우 총 자중은 3~6톤 수준이다.
2. 활하중(Live Load) - 풍압 계산
한국건축구조기준에 따르면, 나주를 포함한 전남 남부 지역의 기본풍속은 시속 35~40m/s 범위이다. 기본풍속에 지형 계수(0.9~1.2), 구조물 높이 계수 등을 적용하여 설계 풍압을 결정한다. 설계 풍압 계산식은 다음과 같다:
설계풍압(Pa) = 0.5 × 공기밀도(1.225kg/m³) × 설계풍속² × 항력계수
나주 지역 기준으로 개방형 어닝의 설계풍압은 평균 1,200~1,600Pa(약 120~160kg/m²)로 산정된다. 이는 구조 프레임 선정 단계에서 필수 지표이다.
3. 적설하중(Snow Load)
전남 남부(나주, 목포)는 적설량이 적으나, 겨울철 돌풍으로 인한 동적 응력이 크다. 한국건축구조기준 기준 적설하중 200kg/m² 이상을 반영하여 설계한다.
자재 선택의 3대 기준: 강도, 내후성, 경제성
우성어닝천막공사에서는 자재 선택 시 다음의 세 가지 기준을 엄격히 적용한다:
| 자재 항목 | 소재/규격 | 강도 등급 | 내구 연수 | m²당 단가 | 적용 시설 |
|---|---|---|---|---|---|
| 프레임(주골재) | H형강(H-150×150×7×10) | SS400 (허용응력 1,440kg/cm²) | 20년 이상 | 80,000~120,000원 | 대형 상업시설, 공장 |
| C형강(C-100×50×5) | SS400 | 15년 이상 | 50,000~70,000원 | 중형 어닝, 카페 테라스 | |
| 파이프(φ76×3.2mm) | KS D 3507 일반강관 | 10~12년 | 30,000~45,000원 | 소형 차양, 임시 구조 | |
| 천막 원단 | PVC 코팅 폴리에스터 (680g/m²) | 인장강도 250kgf/5cm 이상 | 8~10년 | 15,000~25,000원 | 일반 상업시설, 식당 |
| 아크릴 코팅 (500g/m²) | 인장강도 180kgf/5cm 이상 | 10~15년 | 25,000~35,000원 | 고급 리조트, 휴게시설 | |
| PTFE(테플론) 코팅 (400g/m²) | 인장강도 300kgf/5cm 이상 | 15~20년 | 40,000~60,000원 | 항만시설, 극한 환경 | |
| 연결 부재 | 스테인리스 앵커볼트(M16) | B7 (인장강도 1,050MPa) | 25년 이상 | 3,000~5,000원/개 | 모든 시공 |
| 일반 철 볼트(M16) | 4.8등급 (인장강도 400MPa) | 5~8년(부식 위험) | 500~1,000원/개 | 임시 시설만 권장 불함 |
자재 선택 시 핵심 고려사항:
첫째, 나주 지역의 염분 농도이다. 나주는 영산강 하류에 위치하여 겨울철 해풍의 영향을 받는다. 따라서 프레임은 최소 SS400 강재에 2mm 이상의 방청도장(에폭시 도료)을 필수적용하고, 모든 연결부는 스테인리스(SUS304) 또는 아연 도금 처리된 부재만 사용해야 한다.
둘째, 천막 원단의 내후성 선택이다. PVC 코팅 폴리에스터는 가성비가 우수하나 6~8년 경과 후 자외선 열화가 진행되며, 고급 시설의 경우 아크릴 코팅(일광 노출 강도 ASTM G154 1,000시간 이상) 또는 PTFE 코팅을 권장한다.
셋째, 구조 복잡도에 따른 안전율 적용이다. 한국건축구조기준(KBC 2022) 제2장 일반 기준에 따르면, 상업용 건축물 부재의 안전율은 최소 1.5배 이상이어야 한다. 나주의 강풍 지역 조건을 고려하여 개방형 어닝은 1.8배 이상의 안전율을 적용하는 것이 업계 관례이다.
시공 현장의 기초 설계와 시공 공법
어닝의 장기 안정성은 기초 설계와 앵커링 공법에 좌우된다.
기초 형식별 적용 기준:
1) 건물 벽체 매입 공법
기존 건물 벽체에 구조 프레임을 직접 앵커링하는 방식이다. 벽체 타입에 따라 다음과 같이 설계한다:
- 콘크리트 벽체(RC구조): 기초 볼트 M16×300mm, 간격 1m 이하, 콘크리트 강도 27MPa 이상 확인 후 화학 앵커(에폭시 또는 아크릴 계) 적용
- 철골 건물: 용접 플레이트 또는 볼트 조립, 모서리 간격 200mm 이내
- 조적식 벽: 권장하지 않음(벽체 강도 부족). 필요시 보강 구조 추가
2) 독립 기둥 기초 공법
별도의 철골 기둥을 지면에 설치하는 방식으로, 콘크리트 기초판(0.5~1.5m² 규모, 깊이 800~1,200mm)에 고정한다. 나주 지역의 지반 조사 결과상, 대부분의 상업지역이 표준 관입 시험(SPT) N값 15~25 범위의 약한 지반이므로, 기초 규모를 충분히 설계해야 한다.
3) 바닥면 고정식 공법
기존 포장도로나 콘크리트 슬래브 위에 기초 앵커를 직결하는 방식이다. 이 경우 포장 두께 150mm 이상 확인 후, 기초 볼트 간격 1.5m 이하로 설계한다.
용접 및 도장 기준:
모든 용접부는 KS B 0801(용접 기호 및 표기) 및 ISO 1219 기준을 준수한다. 필렛 용접(Fillet Weld)의 최소 사이즈는 구조 프레임 크기의 0.7배 이상이어야 하며, 용접 후 100% 초음파 검사(UT) 또는 방사선 검사(RT)를 권장한다. 도장은 최소 3회 시공(조 도료 1회, 중간 도료 1회, 상도료 1회)으로, 총 건성 막 두께 200μm 이상을 확보해야 한다.
산업안전보건공단의 '건설기계 및 건축물 안전기준'에 따르면, 모든 고소 작업은 안전대 착용 및 작업 발판 설치가 필수이다. 나주를 포함한 전남 지역 시공 시 계절풍의 영향을 받으므로, 강풍 주의보(시속 15m/s 이상) 발령 시 용접 및 고소 작업을 중단해야 한다.
비용 효율성 분석 및 유지보수 계획
상업시설 운영자 입장에서 어닝 시공의 총 소유 비용(TCO, Total Cost of Ownership)을 고려해야 한다.
초기 투자 규모 추정:
- 50m² 규모 중형 어닝(C형강 프레임, PVC 원단): 2,500~3,500만원
- 100m² 규모 대형 어닝(H형강 프레임, 아크릴 원단): 5,500~7,500만원
- 150m² 이상 초대형 어닝(H형강 용접 구조, PTFE 원단): 10,000만원 이상
연간 유지보수 비용:
일반적으로 초기 투자액의 2~3%를 연간 유지보수 비용으로 책정한다. 세부 항목은 다음과 같다:
- 청소 및 방염 처리: 연 2~3회, 회당 50~100만원
- 볼트 및 연결부 점검: 연 1회, 약 30~50만원
- 도장 보수(부분): 3~5년 주기, 회당 200~500만원
- 천막 원단 교체(PVC): 8~10년 주기, m²당 15,000~25,000원
따라서 50m² 어닝의 경우 연간 유지비는 50~105만원, 10년 운영 시 기본 유지 비용은 500~1,050만원 규모로 예상된다.
나주 지역의 특수 조건과 설계 팁
나주는 전남 중부의 내륙 상업 지역으로, 영산강 인근의 습도와 겨울철 강풍이 특징이다. 시공 시 다음 사항을 유의한다:
1) 배수 설계의 중요성
나주 지역 연 강우량이 1,200mm를 초과하므로, 어닝 상면의 배수 구배는 최소 5% 이상으로 설계해야 한다. 배수 홈통의 크기는 유입 면적 100m²당 최소 10×10cm 각형 또는 Φ100mm 이상의 원형으로 규격화한다. 막힘 방지를 위해 6개월 주기의 정기 청소가 필수이다.
2) 강풍 대책
겨울철(11월~2월) 강풍 주의보 발령 빈도가 높으므로, 측면 바람막이(side panel)의 탈착식 설계를 권장한다. 또한 어닝 하단에 완충 장치(damper) 설치로 풍진동(wind-induced vibration)을 제어할 수 있다.
3) 해풍 방식처리
영산강 하류의 해풍 영향으로 염분 침착이 심하므로, 모든 강재는 2mm 이상의 에폭시 도료 도장과 더불어 6개월 주기의 고압 수세 청소를 권장한다.
