공장 캐노피의 하중 설계 기초
공장 캐노피란 산업시설의 옥외 작업장, 적재 공간, 장비 보호 목적으로 설치되는 구조물로, 적절한 하중 계산과 구조 설계가 필수적인 건축요소이다. 광주 및 전남 지역의 공장 운영자들이 간과하기 쉬운 부분이 바로 이 하중 설계 단계다.
캐노피 설치 시 고려해야 할 하중은 크게 세 가지로 분류된다. 첫째는 자중(Dead Load)으로 캐노피 자체 무게와 골재, 방수층 등 고정된 부하를 의미한다. 둘째는 적재하중(Live Load)으로 사람이나 물품이 올라갔을 때의 하중이다. 셋째는 환경하중으로 풍하중, 적설하중, 지진하중 등이 있다.
광주 지역의 기후 특성상 여름철 강우와 겨울철 적설을 모두 고려해야 한다. 한국건축구조기준(KBC 2022)에 따르면, 광주 지역의 설계풍속은 초속 32m/s, 설계적설량은 20cm 기준으로 산정해야 한다. 이는 실제 시공 시 기둥 단면과 앵커볼트 규격을 직접 좌우하는 수치다.
기둥과 보 구조의 설계 및 자재 선정
공장 캐노피의 골조는 일반적으로 H형강(H-Beam) 또는 각형강관(Square Tube)으로 구성된다. 전남 화순 지역에서 16년간 시공해온 경험상, 광주의 중소 공장 캐노피는 기둥 단면으로 H250×250×9×14(높이 3.5~4.5m 기준) 또는 ㄷ형강 300×150×65×6.5가 많이 사용된다.
기둥의 기초는 매우 중요하다. 지반 조사를 통해 지반의 허용지지력을 파악하고, 이에 따라 기초 깊이와 콘크리트 강도를 결정한다. 광주 지역의 대부분 공장은 지반 허용지지력이 20~25tf/㎡ 범위이므로, 기초 깊이는 최소 1.0m 이상이 권장된다. 또한 앵커볼트는 M20×150 이상을 사용하여 풍하중 시 전도에 대한 저항성을 확보해야 한다.
다음은 자재 규격별 특성을 비교한 표다:
| 기둥 자재 | 자중(kg/m) | 초기 비용 | 장점 | 단점 |
|---|---|---|---|---|
| H250×250×9×14 | 49.5 | 중상 | 표준 규격, 시공성 우수 | 대형 캐노피에는 부족 |
| H300×300×10×15 | 70.6 | 중상 | 더 큰 하중 수용 | 비용 증가 |
| 사각형강관 300×300×9 | 34.2 | 상대적 저가 | 미관 우수, 가벼움 | 용접부 시공 정교함 필요 |
| H형강 + 보강판 | 50~70 | 고가 | 최고 강도 | 비용, 공기 증가 |
보(Beam) 설계 시에는 스팬(Span)이 가장 중요한 변수다. 광주 공장의 평균 적재 공간이 4~6m 스팬이라면 I형강 또는 H형강 250 이상이 필요하며, 중앙부 처짐(Deflection)을 스팬의 1/250 이하로 제어해야 한다. 이는 안전성뿐만 아니라 빗물 흐름과 시각적 안정성을 확보하는 데 필수적이다.
시공 절차와 품질 관리 포인트
공장 캐노피의 시공은 정확한 단계별 절차를 따라야 한다. 우성어닝천막공사에서는 설계 단계부터 준공까지 다음과 같은 절차를 엄격히 준수한다.
1단계: 기초 공사
지반 조사 결과에 따라 기초 깊이를 결정하고, 터파기 후 모래다짐을 통해 기초 지반을 다진다. 광주 지역의 경우 습도가 높으므로 배수 처리를 충분히 해야 한다. 기초 콘크리트(보통 F250 이상)를 타설한 후 최소 7일 이상 양생하고, 앵커볼트가 정확히 높이와 위치에 설치되었는지 측량으로 확인한다. 이 단계에서 3mm 이상의 오차가 발생하면 기둥 설치 시 시공 어려움이 크게 증가한다.

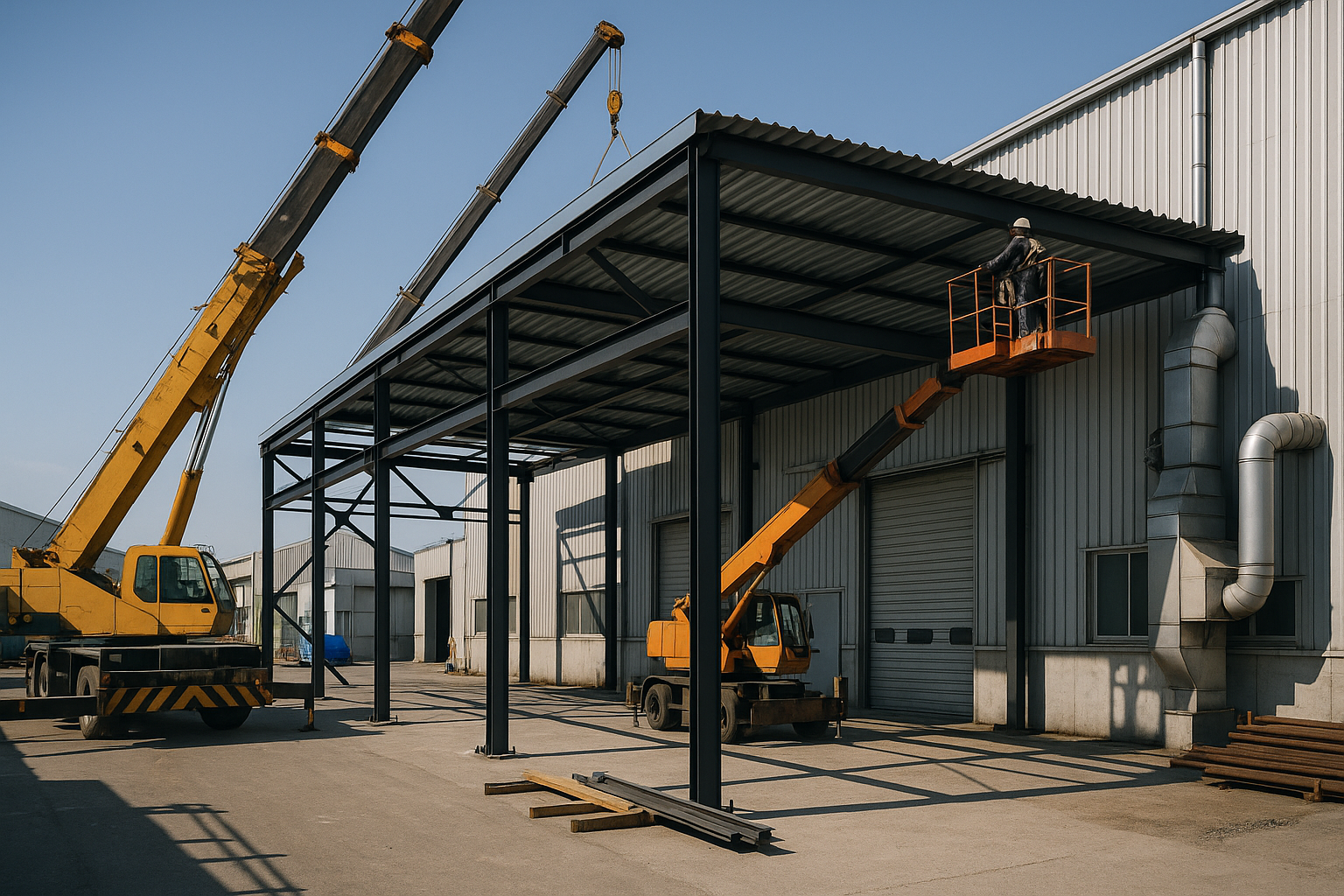

2단계: 기둥 및 골조 설치
기초가 충분히 경화된 후 기둥을 설치한다. 풍하중을 받기 전에 기둥이 수직(Plumb)인지 정밀하게 확인해야 하며, 상부 보와의 연결부도 먼저 임시 고정 후 확인 후 본용접한다. 특히 다중 기둥이 설치될 때는 상부 수평도(Level)를 정기적으로 확인해야 한다.
3단계: 지붕 구조체 설치
보, 서까래, 수평재 등을 조립한다. KS D 3680(구조용 강재)에 규정된 용접 기준을 준수하여 주요 부위는 100% 검사를 진행한다. 광주의 강한 여름 태풍 대비를 위해 모든 고정점의 토크 값을 기준에 맞춰 확인한다.
4단계: 방수 및 피복 공사
지붕재(칼라강판, 방염 천막, 또는 폴리카보네이트)를 시공한다. 방수 시공은 시공 후 물 고임이 없도록 최소 1/100 이상의 구배를 확보해야 한다. 누수는 추후 가장 큰 클레임 요인이므로 이 단계가 매우 중요하다.
5단계: 안전 장치 및 마감
낙락 방지 안전난간, 배수로, 계단 등을 설치하고, 모든 노출된 절단면은 화이트 페인트 또는 고주파 용접으로 마감한다.
광주 지역 산업안전보건공단의 '구조물 안전 시공 기준'에 따르면, 모든 캐노피는 준공 전 구조 검사를 받아야 하며, 특히 400㎡ 이상 규모는 구조 안전 진단이 필수다. 이를 간과하면 향후 법적 책임 문제가 발생할 수 있다.
광주 지역의 기후별 설계 고려사항
광주는 전남 화순과 인접하면서도 도시 열섬 현상으로 인해 여름이 매우 덥고 습한 특징이 있다. 이러한 환경은 강재의 부식을 촉진하므로, 도장 방식을 매우 신중하게 선택해야 한다.
기본적으로 모든 철강재는 샌드블라스팅(Sa 2.5) 후 에폭시 프라이머 1회, 폴리우레탄 중도료 2회, 폴리우레탄 상도료 1회(총 4회, 약 500μm)를 시공한다. 광주의 고습도 환경에서는 추가로 10년 내구성을 보장받을 수 있는 고급 도료 사용을 권장한다.
또한 겨울철 적설하중 20cm 기준으로 설계했으나, 최근 기후 변화로 예측 불가능한 호우나 적설이 증가하는 추세다. 설계 시 안전계수(Safety Factor) 1.3~1.5를 적용하여 마진을 충분히 확보하는 것이 현명하다.
광주 지역에서 캐노피 설치를 고려 중인 공장·창고 운영자라면, 초기 설계 단계에서 반드시 구조 전문가와 상담하고, 지반 조사 결과를 바탕으로 기초 설계를 재검토해야 한다. 저비용 시공으로 인한 초기 절감이 후일 보수 비용과 안전 사고로 돌아올 수 있기 때문이다.
시공 과정의 투명성과 품질 관리 기록도 중요하다. 모든 용접부, 도장 시공, 방수 시공에 대해 사진 기록을 남겨두면 준공 후 하자 분쟁 시 유력한 증거가 된다.
