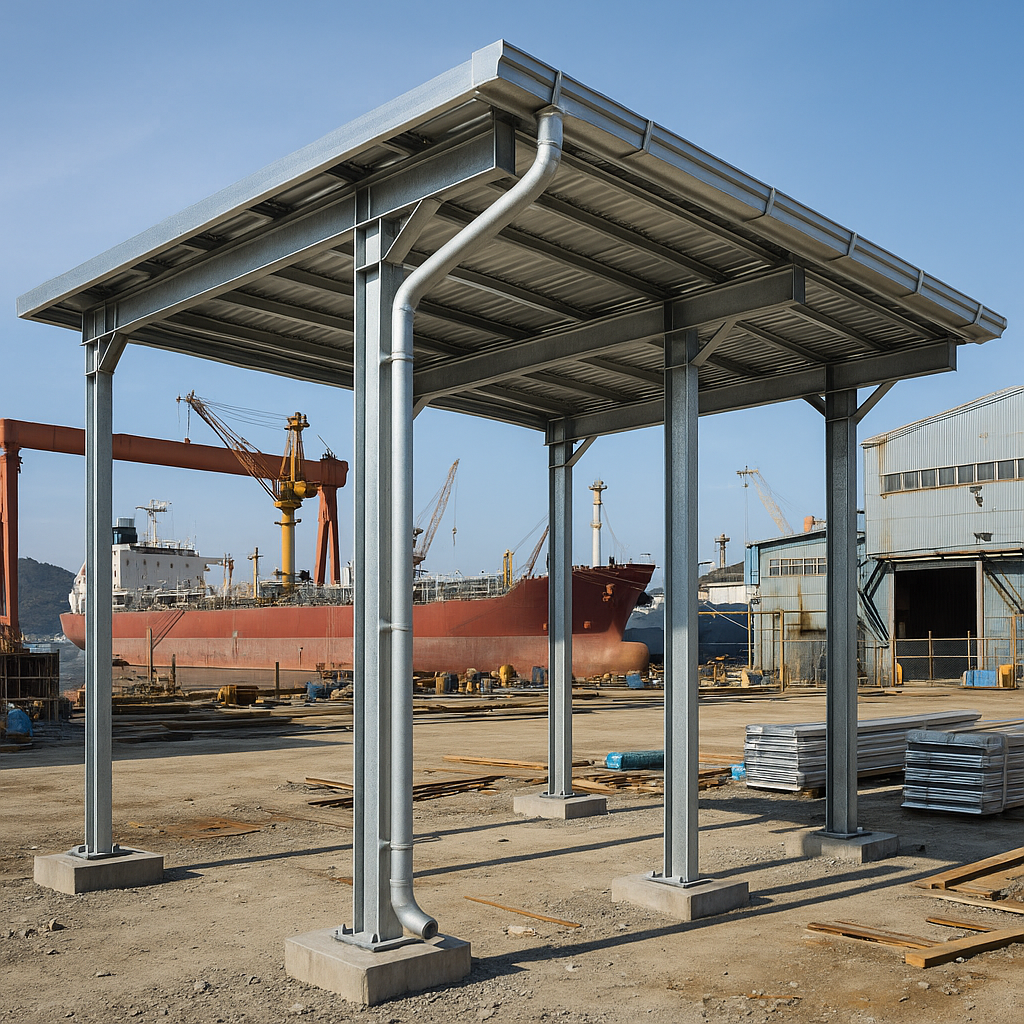

작업장 차양 시설이란 무엇인가
작업장 차양 시설이란 제조업체, 건설 현장, 야적장, 물류센터 등 옥외 작업 영역에 설치되는 구조물로, 근로자와 자재를 햇빛, 우수, 강풍으로부터 보호하면서 작업 효율성을 높이는 반영구적 건축 부재를 말한다. 여수 지역의 조선업체, 석유화학 공장, 항만 물류시설 등에서 광범위하게 활용되고 있으며, 해안 기후의 영향을 받아 더욱 엄격한 안전 기준이 요구된다.
여수 지역 작업장 차양의 환경적 특수성과 설계 고려사항
여수는 전남 동남부에 위치한 해안 산업도시로, 연평균 강수량 1,380mm, 겨울철 해풍 풍속이 초속 15m을 초과하는 고염분, 고풍속 환경이다. 이러한 환경에서 설치되는 차양 시설은 국가표준인 한국건축구조기준(KBC 2022)과 한국산업표준(KS) 규격을 필수 준수해야 하며, 특히 기초 설계 단계에서부터 지반 내력 검증과 풍하중 계산이 중요하다.
작업장 차양의 구조 안전성을 확보하려면 다음 항목들을 검토해야 한다:
- 풍하중 설계: 여수 지역 기본풍속 36m/s 기준으로 설계 (산업안전보건공단 고시 기준)
- 적설하중: 전남 지역 적설깊이 30cm 기준, 포장재 특성에 따른 하중 계산
- 해염 부식 방지: 해안 3km 이내 지역은 모든 철구조물에 고내식성 도장 시공
- 기초 침하 대응: 지반 종류별 허용 지반 내력 확인 및 기초 깊이 결정
여수 작업장 차양 시공 시 필수 안전 기준
2022년 개정된 한국건축구조기준(KBC)과 산업안전보건공단의 '가설건축물 안전관리 기준'에 따르면, 50m² 이상의 작업장 차양은 건축허가 대상이며, 구조 설계서와 안전 검증 자료가 필수다. 우성어닝천막공사는 16년 현장 경험을 바탕으로 여수, 순천, 광양 등 전남 지역 주요 산업시설의 차양 시공 및 구조 검증을 담당해왔다.
1. 기초 및 앙카 설계
작업장 차양의 기초는 콘크리트 포스트 기초 또는 스크류 파일을 사용한다. 여수 지역의 높은 풍하중(기본풍속 36m/s)을 고려할 때, 최소 M20 콘크리트 강도와 깊이 1.2m 이상의 기초 깊이가 권장된다. 기초 설계는 지반 조사(보링) 결과를 토대로 지반 종류별 허용 지반 내력을 적용해야 하며, 일반적으로 연약지반(N값 5 이하)은 피폐 시공이나 지반 개량이 필수다.
앙카 볼트는 M16 이상의 고강도 볼트(SS400 또는 이상)를 사용하며, 콘크리트 기초 내 600mm 이상 정착 길이를 확보해야 한다. 부식 환경인 여수에서는 도금 피복 두께 100μm 이상의 핫갤바나이징 처리를 반드시 적용한다.
2. 골조(메인 프레임) 구조
차양의 주요 골조는 H형강 또는 박스형강을 사용한다. 여수의 해염 환경에서는 H-300×300×10×15mm(주요 기둥), 주문형 박스 350×350×12mm(보) 규격이 일반적이다. 부재 접합은 용접 또는 고력볼트 접합을 하는데, 용접 시공 시 용접사 자격(KS B 5426 규격 용접사)과 용접 비파괴 검사(초음파, 방사선)를 시공 표준에 포함시켜야 한다.
골조 도장은 최소 3회(프라이머-중도-상도) 총 도막 두께 200μm 이상을 적용하며, 여수 해안 지역에서는 고급형 에폭시 도료 또는 폴리우레탄 도료 사용이 권장된다.
3. 포장재 선정 및 부착
작업장 차양의 포장재는 트랜스루센트 폴리카보네이트, 알루미늄 컬러강판, PVC 천 등으로 구분된다. 여수 지역에서는 내구성과 유지관리 편의성을 고려해 알루미늄 컬러강판(두께 0.5~0.7mm, KS D 3668)이 가장 많이 사용된다. 포장재 부착은 구조용 실리콘 또는 스틸 클립을 사용하며, 접합부 방수 처리를 철저히 해야 강수 침투를 방지할 수 있다.
4. 배수 시스템
작업장 차양은 최소 1/100 이상의 기울기를 가져야 하며, 빗물 배수를 위한 홈통과 드레인파이프를 설계해야 한다. 여수의 집중호우 시 시간당 100mm 이상의 강우가 발생할 수 있으므로, 배수관 단면을 충분히 확보해야 한다. 일반적으로 100m² 차양에는 최소 Φ100 원형 배수관 2개 이상이 필요하다.
정기 유지관리 체크리스트 및 점검 주기
작업장 차양의 안전성을 장기간 유지하려면 체계적인 정기 점검과 유지관리가 필수다. 산업안전보건공단 지침에 따르면 반년마다 정기점검을, 계절 변화 전(봄, 여름, 가을, 겨울) 특별점검을 실시해야 한다.
| 점검 항목 | 점검 주기 | 주요 확인 사항 | 부실 시 조치 |
|---|---|---|---|
| 도장 상태 | 6개월마다 | 녹 발생, 도막 박리, 색상 변화 | 부분 재도장 또는 전면 도장 |
| 기초 침하 | 1년마다 | 기울기 측정, 갈라짐, 배수 고임 | 기초 재시공 또는 주입 공법 |
| 용접부/볼트 | 6개월마다 | 균열, 볼트 풀림, 접합부 부식 | 비파괴검사 후 보강 또는 교체 |
| 포장재 밀착 | 3개월마다 | 이완, 틈새, 누수 자국 | 실리콘 재시공 또는 교체 |
| 배수 통로 | 계절별 | 낙엽, 진흙, 이물질 적재 | 청소 및 배수관 고압세척 |
| 구조 변형 | 1년마다 | 처짐, 휨, 좌우 기울기 | 정밀 구조 진단 및 보강 설계 |
특히 여수와 같은 해안 지역은 소금기 많은 바람으로 인한 부식이 가속화되므로, 도장 상태 점검을 일반 지역보다 1-2개월 더 자주 시행하는 것이 권장된다.
정기 점검 체크리스트 (분기별)
- 도장 상태: 녹(reddish brown coloring) 발생 여부, 흰 녹(white corrosion) 형성 확인
- 구조물 변형: 기울기 수준기로 측정, 처짐 육안 판단
- 접합부 안전성: 고력볼트 토크 재검증, 용접부 초음파 탐상
- 배수 기능성: 홈통 청소, 드레인파이프 고압 세척
- 포장재 상태: 누수 여부, 균열/손상 파악
- 기초 안정성: 기초 주변 지반 침하 여부, 배수 고임 확인
여수 지역 산업시설 차양 시공 사례 및 권장 규격
전남 화순을 기반으로 여수, 순천, 광양 지역 산업체를 담당해온 경험상, 작업장 차양의 규모와 용도에 따라 최적의 규격이 달라진다.
조선소 작업장 (500~1,000m²): H-400×400×13×21mm 주기둥, 박스 400×400×14mm 보, 알루미늄 강판 0.7mm, 기초 깊이 1.5m, 도장 2회(프라이머+상도) 최소 150μm
석유화학 플랜트 작업장 (200~500m²): H-300×300×10×15mm, 박스 350×350×12mm, 폴리카보네이트 또는 강판, 기초 깊이 1.2m, 3회 도장 200μm 이상
항만 야적장 (1,000m² 이상): H-500×500×16×25mm, 박스 500×500×16mm, 알루미늄 강판 0.8mm 두께, 기초 깊이 1.8m, 에폭시 도료 3회 도장 250μm
부식 방지 및 내구성 강화 기술
여수 해안 환경에서의 부식은 주로 염화물(NaCl) 침착으로 인한 전기화학적 부식이다. 철강 부재의 부식 속도는 해안 0km에서 연 0.3mm, 5km에서 연 0.1mm 수준이므로, 여수 지역(해안 약 3~8km)의 작업장 차양은 최소 10년 간격의 재도장을 계획해야 한다.
권장 부식 방지 공법:
- 핫갤바나이징: 부재 표면 100~150μm 아연 피복, KS D 8049 규격
- 용사 코팅: 용사아연 또는 용사 알루미늄, 도막 200μm 이상
- 도장 방식: 프라이머(에폭시 또는 무기안료) + 중도(폴리우레탄) + 상도(폴리우레탄 또는 아크릴), 총 두께 200~250μm
- 스테인리스 강판 사용: 초기 비용 높지만 20년 이상 유지관리 비용 절감
안전 시공 절차 및 품질 관리
작업장 차양의 시공은 다음과 같은 순서로 진행되며, 각 단계마다 품질 검증 프로세스가 포함되어야 한다:
1단계: 사전 조사 및 설계 - 지반 조사(보링), 지반 내력 검증, 풍하중·적설하중·지진하중 계산, 구조 설계서 및 시공 도면 작성
2단계: 기초 시공 - 기초 위치 측량, 굴착, 지반 다지기, 콘크리트 타설, 양생 기간(최소 7일) 준수, 앙카 볼트 정착 길이 검증
3단계: 골조 조립 - 주기둥 세우기(수직도 확인), 보 걸이(처짐 측정), 가새 설치, 고력볼트 체결(토크 렌치 사용), 용접부 비파괴검사
4단계: 도장 - 표면 처리(그라인딩, 탈지), 프라이머 도장, 중도 도장, 상도 도장, 도막 두께 측정기로 검증
5단계: 포장재 부착 - 홈통 설치, 포장재 고정, 실리콘 처리, 방수 테이프 시공, 누수 시험
6단계: 준공 검사 - 구조 안전 검증, 방수 성능 확인, 배수 기능 테스트, 하중 시뮬레이션
여수 지역의 높은 습도와 해염 환경을 고려하면, 양생 기간과 건조 시간을 표준보다 20% 연장하는 것이 권장된다. 특히 콘크리트 기초는 여름철 빠른 건조를 방지하기 위해 보습 양생을 10일 이상 실시해야 한다.
작업장 차양의 안전성과 내구성은 초기 설계·시공 단계에서의 철저한 기준 준수와 정기적인 유지관리에 의해 결정된다. 전남 화순의 우성어닝천막공사는 여수, 순천, 광양 등 전남 지역의 조선·석화·항만 산업 시설에 대한 16년 경험을 바탕으로 한국건축구조기준(KBC), KS 표준, 산업안전보건공단 지침을 100% 준수한 차양 시공을 제공하고 있다. 여수 지역의 작업장 차양 설치 또는 기존 시설의 안전 진단이 필요하다면, 전문가 상담을 통해 최적의 솔루션을 얻을 수 있다.
