공장 캐노피 하중 설계의 중요성
공장 캐노피란 산업시설의 옥외 적치 공간, 기계 설비, 차량 보관소 등을 보호하기 위해 설치하는 개방형 지붕 구조물이다. 전남 지역의 산업단지와 제조업체들이 증가하면서 공장 캐노피 수요가 크게 늘고 있으며, 이에 따라 정확한 하중 설계는 시공의 첫 번째이자 가장 중요한 단계다.
16년간 전남 화순을 기반으로 철구조물과 캠프시스템을 시공해온 경험상, 많은 업체들이 초기 설계 단계에서 지역 기후 하중과 용도별 적재 하중을 과소평가하는 경향이 있다. 특히 전남 지역은 여름철 태풍과 겨울 강풍이 빈번하므로, 한국건축구조기준(KBC 2022)에 따른 풍하중 산정이 필수적이다.
캐노피의 하중은 크게 자중(Dead Load), 활하중(Live Load), 환경하중(Wind Load, Snow Load)으로 구분된다. 자중은 캐노피 자재 자체의 무게, 활하중은 설비 또는 적재물의 무게, 환경하중은 풍압과 적설 하중을 의미한다. 각 하중의 정확한 계산 없이는 과도한 변형이나 붕괴 위험이 발생할 수 있다.
전남 지역 기후 특성을 반영한 풍하중 계산
전남 지역의 캐노피 설계 시 가장 먼저 고려해야 할 요소는 풍하중이다. 산업안전보건공단의 안전기준과 KBC 2022에서 제시하는 기본풍속 지도에 따르면, 전남 지역(화순, 나주, 여수 등)의 기본풍속은 26~28m/s 범위에 속한다. 이는 전국 평균 대비 높은 편이므로, 캐노피 설계 시 보수적인 풍하중 설정이 필요하다.
풍하중 계산 공식은 다음과 같다: 풍하중(kN/㎡) = 0.5 × 공기밀도 × 기본풍속² × 풍압계수 × 지형 및 노면 계수. 전남 지역 평지 산업단지 기준으로 일반적인 개방형 캐노피의 풍하중은 1.2~1.8kN/㎡ 범위로 계산된다. 다만 해안 지역이나 강변 인근 시설은 추가 10~15% 상향 조정이 필요하다.
실제 시공 현장에서는 풍하중뿐 아니라 적설 하중도 함께 검토한다. 전남 지역의 설계 적설량은 5~10cm 수준으로 낮은 편이지만, 캐노피의 경사도와 재료의 적설 부착 특성(거친 표면, 적설 방지용 이중 구조 등)을 고려하면 0.3~0.5kN/㎡의 추가 하중 검토가 권장된다.
캐노피 주요 자재와 단면 규격 선정
공장 캐노피 시공에 사용되는 주요 자재는 기둥용 H형강, 보 및 래프팅용 C형강 또는 I형강, 지붕재료(폴리카보네이트, 알루미늄 판넬, 칼라강판)로 구성된다. 각 자재의 선정은 하중 설계 결과를 바탕으로 이루어져야 하며, 단순히 경제성만을 고려할 경우 장기적 유지보수 비용이 크게 증가할 수 있다.
| 자재명 | 규격 예시 | 사용 용도 | 풍하중 대응(1.5kN/㎡ 기준) | 예상 단가(㎡) |
|---|---|---|---|---|
| 기둥(H형강) | H-250×250×9×14 | 3~4m 높이 구조 지지 | 우수 | 80,000~120,000원 |
| 메인보(I형강) | I-300×150×9×13 | 스팬 6~8m 지붕 하중 분산 | 우수 | 50,000~70,000원 |
| 래프팅(C형강) | C-200×75×7×11 | 지붕 마감재 고정 및 보조 | 양호 | 25,000~35,000원 |
| 지붕재(폴리카) | 4mm 투명/반투명 | 채광성 있는 지붕 마감 | 양호 | 15,000~25,000원 |
| 지붕재(칼라강판) | 0.6mm 골강판 | 완전 차광, 단열성 필요 시 | 우수 | 20,000~30,000원 |
스팬(span, 기둥 간 거리)에 따라 단면 크기가 크게 달라진다. 4m 스팬 기준으로는 중량 H형강(H-200×200) 수준이면 충분하지만, 6m 이상 스팬의 경우 H-250 이상의 규격이 필요하며, 8m 이상 스팬은 H-300 규격과 보조 브레이싱(부재 보강) 설치가 필수다. 전남 지역 중소 제조업체들이 운영하는 공장의 경우 4~6m 스팬이 가장 일반적이므로, 이 범위에 최적화된 설계가 효율적이다.
또한 기초(Foundation) 설계도 중요하다. 풍하중과 활하중을 받는 기둥이 안정적으로 지지되려면 매트 기초 또는 독립 기초 깊이가 최소 1.2~1.5m 이상 필요하며, 지반 조사(지질조사)를 통해 지내력(Bearing Capacity)을 확인하는 과정이 필수다.

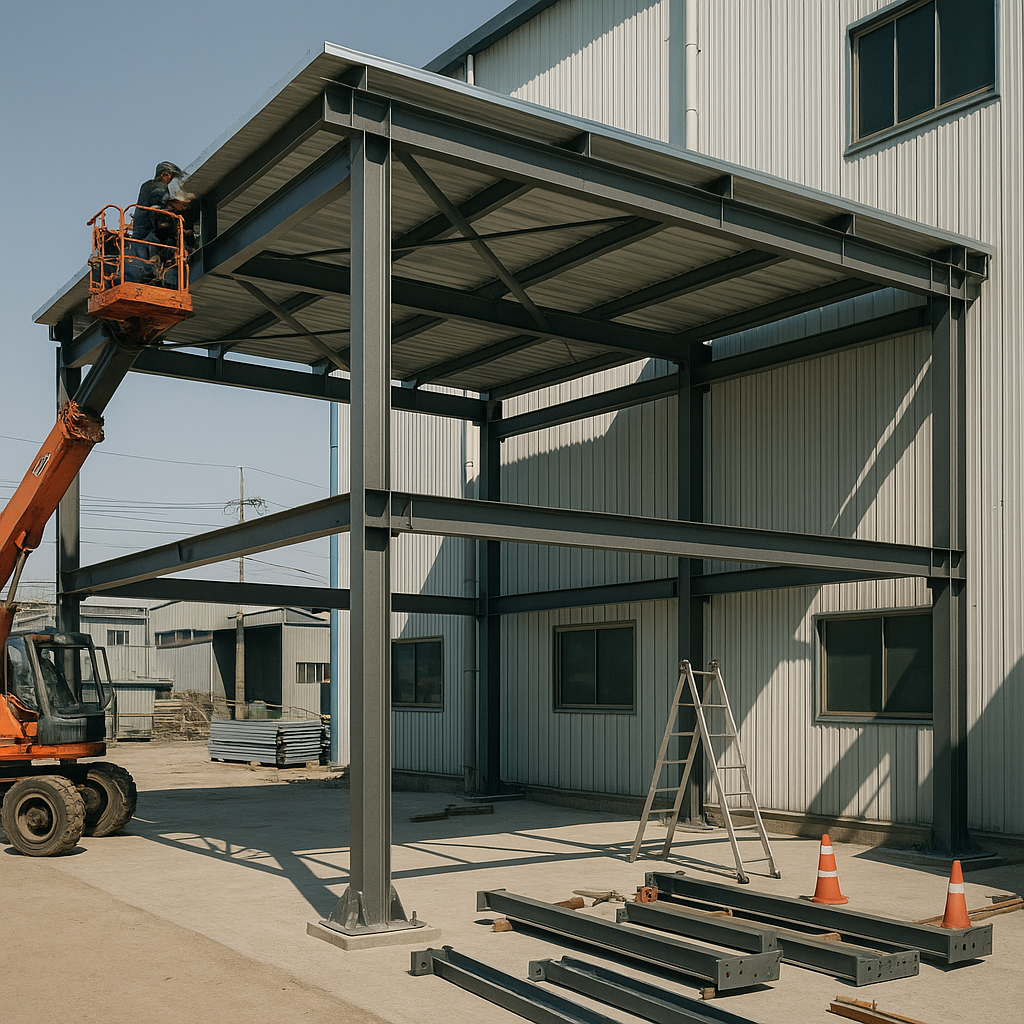

공장 캐노피 시공 절차 및 품질 관리
캐노피 시공은 구조 설계, 부재 제작, 기초 공사, 주요 골조 조립, 지붕 마감의 5단계로 진행된다. 각 단계별 정확한 시공과 검사가 완성도 높은 구조물을 만드는 핵심이다.
1단계: 정밀 설계 및 도면 검토 - 실측을 바탕으로 3D 설계도 작성 및 구조 해석 프로그램(MIDAS, STAAD 등)으로 강도 검증. 전남 지역 기후 데이터 및 지형계수를 반영한 하중 조합 검토. 2단계: 기초 공사 - 레벨링 및 높이 확인(±20mm 이내), 기초콘크리트 타설(28일 양생 대기), 기초볼트 매입 및 정확성 검증(±10mm 이내).
3단계: 주요 부재 제작 및 품질 검수 - 협력업체 강재 제작소에서 부재 제작 시 용접부 비파괴 검사(UT, MT 등) 실시. 도장(2회 이상, 총막 두께 150μm 이상) 및 치수 정밀 검사. 우성어닝천막공사에서는 제작 단계부터 현장 검수를 실시하여 오차를 사전에 차단한다.
4단계: 현장 조립 - 기둥 세우기(수직도 ±1/300 이내), 메인보 연결(상부 플랜지 수평도 ±10mm), 부재 간 높이 맞춤(±5mm). 이 단계에서 경험 많은 용접공과 조립공의 역할이 매우 중요하다. 일부 복잡한 구조는 임시 브레이싱(Temporary Bracing)을 설치하여 변형을 방지한다.
5단계: 지붕 마감 및 최종 검사 - 래프팅 설치 후 방수 처리, 지붕재 고정(풍하중에 견디는 고정 간격 확인), 빗물 배수 시스템 확인. 최종적으로 구조 안전성 검사(육안 검사, 처짐 측정)를 실시하고 준공하게 된다.
특히 전남 지역은 습도가 높고 해염(해안 지역)의 영향이 있으므로, 도장 재료 선정과 방청 처리가 매우 중요하다. 일반 방청 도장 2회가 기본이지만, 해안 인근 5km 이내 지역은 용융아연도금(HDG) 후 도장(덤블 페인트) 2회를 권장한다.
설계 오류와 변경 최소화 전략
공장 캐노피 프로젝트 중 50% 이상이 시공 중 설계 변경을 겪는다. 이를 최소화하려면 초기 기획 단계에서 충분한 협의가 필요하다. 특히 다음 항목들을 체크리스트화하면 도움이 된다:
① 캐노피 용도 명확화(적재물 종류, 최대 하중 수치) ② 향후 확장 가능성 검토(초기 설계에서 +20% 여유 반영 여부) ③ 지붕 물 흐름과 배수관 위치 확인 ④ 기존 설비나 건물과의 간섭 검토 ⑤ 지역 풍속, 적설량, 지반 조사 결과 반영 여부
전남 지역에서는 특히 여름철 태풍이 자주 발생하기 때문에, 정기적인 점검과 유지보수 계획도 초기 설계 단계에 포함시키는 것이 좋다. 연 1~2회 정도 육안 검사(용접부 균열, 녹슬기, 지붕재 손상)를 실시하고, 5년 주기로 도장 보수를 하면 구조물 수명을 크게 연장할 수 있다.
공장 캐노피는 단순한 가설물이 아니라 생산성을 높이고 작업 환경을 개선하는 중요한 자산이다. 정확한 설계와 신뢰할 수 있는 시공 파트너 선정이 장기적인 경제성을 결정한다는 점을 기억하기 바란다.
