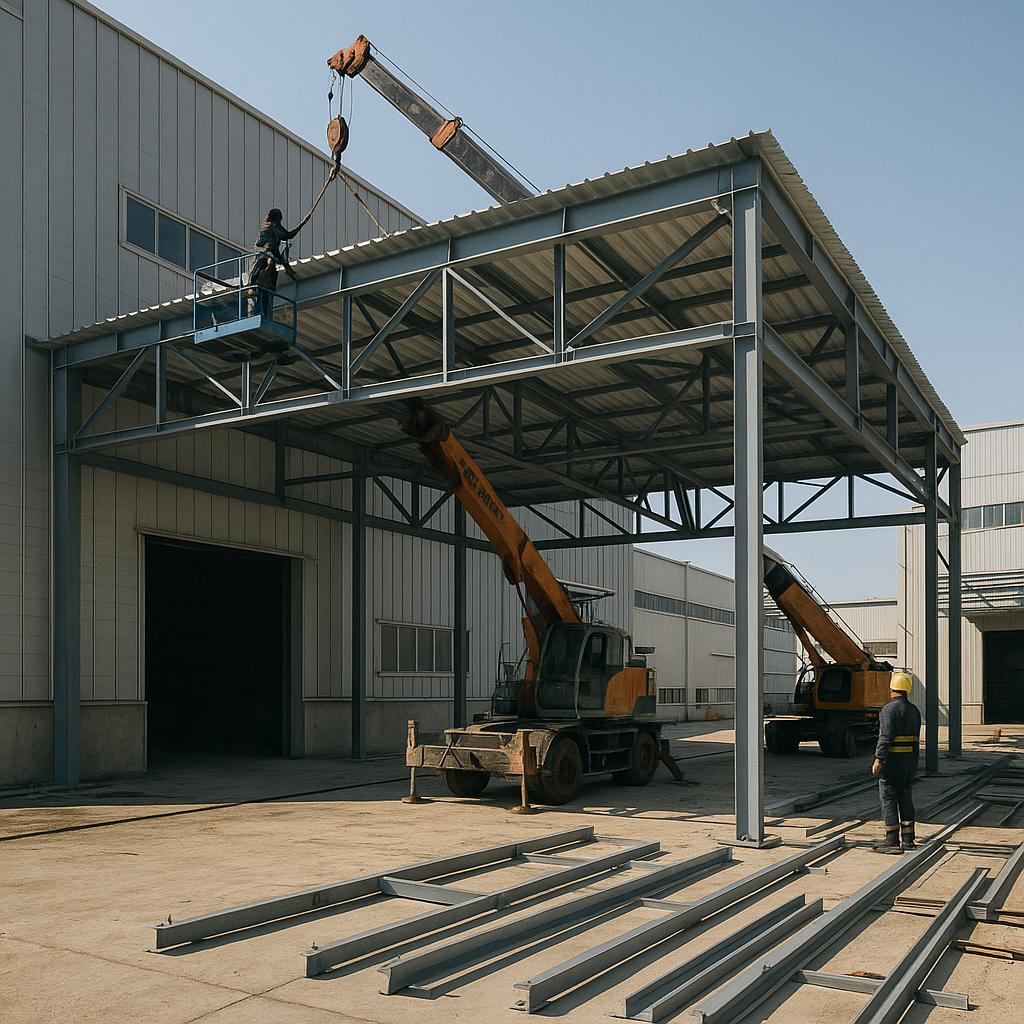

상업용 어닝 시공, 구조 설계가 핵심인 이유
상업용 어닝란 사업장, 공장, 상업시설의 외부 공간에 설치되는 구조화된 차양 시스템으로, 단순한 천막과 달리 하중 계산, 풍압 설계, 기초 구조가 결합된 건축 구조물이다. 광주와 전남 지역의 산업 현장에서 어닝 시공을 할 때 가장 흔한 실패 사례는 '자재만 좋으면 된다'는 오판이다. 아무리 프리미엄 천막 원단을 사용해도 구조 설계가 부실하면 2~3년 내 처짐, 변형, 안전사고로 이어진다.
16년간 전남 화순에서 어닝, 천막, 철구조물을 시공하며 경험한 바로는, 광주 어닝 시공의 성공률은 80% 이상이 '설계 단계의 정확성'에서 결정된다. 특히 광주는 여름 강우량이 연 1,300mm를 초과하고, 겨울 북풍의 최대 풍속이 15m/s에 달하는 기후 특성상 구조적 안정성이 매우 중요하다.
광주·전남 지역 기후를 반영한 구조 설계 기준
한국건축구조기준(KBC 2022)에 따르면 광주 지역의 설계 풍속은 36m/s, 설계 적설하중은 0kN/㎡로 분류되지만, 실제 시공 현장에서는 국지성 강풍과 국지성 호우 대응을 위해 여유 계수 1.2~1.3을 추가 적용한다. 광주 동구, 서구, 남구 일대의 상업시설에서는 특히 도시열섬 효과로 인한 상승기류가 발생하여 국부 풍속이 더 높아질 수 있다.
구조 설계 시 검토해야 할 핵심 항목은 다음과 같다:
- 기초 설계: 지반 조사 결과 기반 말뚝 깊이, 콘크리트 강도(fc 24 이상) 결정
- 주구조(메인 프레임): 철골 규격(H빔, 각파이프), 연결부 용접 강도, 방청 처리
- 부하 조건: 자중 + 활하중(설치 인원) + 풍하중 + 선택적 눈하중
- 변위 허용치: 정상 사용시 처짐 L/250 이하 유지
광주 지역 건설사들과 협력할 때 자주 마주치는 기초 설계 오류는 '기초 깊이 부족'이다. 광주의 토질은 보통 표토 0.5~1.0m 아래 마사토층이 나타나는데, 기초를 1.2m 이상 매설하지 않으면 동결심도(겨울 지반 동결) 영향으로 구조물이 들떠올랐다가 봄에 침하되는 현상이 반복된다.
상업용 어닝 자재 등급 및 선택 기준
어닝 시공에 사용되는 자재는 크게 '구조부재'와 '피복재'로 나뉜다. 각 자재의 품질과 규격이 맞지 않으면 구조 안전성이 저하되고, 유지보수 비용이 급증한다.
| 자재 분류 | 등급/규격 | 특징 | 적용 환경 | 비용(㎡당) |
|---|---|---|---|---|
| 철골 프레임 (H빔/각파이프) |
SS400(KS D 3503) 또는 SPSR235 |
항복강도 235~400MPa, 용접성 우수 | 일반 상업시설, 공장 | 80~120만원 |
| 천막 원단 (PVC/아크릴) |
PVC 680gsm 이상 아크릴 550gsm 이상 |
PVC: 방수성 우수, 아크릴: 통풍 우수, 채광성 우수 | PVC: 노출 지역, 아크릴: 상업 집적지 | 25~45만원 |
| 방청 도장 | 2단계 도장 (에폭시+폴리우레탄) |
염해 지역 대응, 내구성 15년 이상 | 해안 인근 지역 | 15~25만원 |
| 연결 부재 (볼트, 용접) |
M16 고장력볼트 또는 풀 펜트레이션 용접 |
볼트: 유지보수 용이, 용접: 강도 최대 | 진동 지역(용접), 해체 예정 지역(볼트) | 10~18만원 |
우성어닝천maple공사에서 광주 지역 시공 시 가장 많이 추천하는 조합은 'SS400 철골 + PVC 680gsm + 2단계 도장 + 풀펜트레이션 용접'이다. 이 조합은 초기 투자비는 높지만 15년 이상의 안정적 사용을 보장하며, 유지보수 비용을 50% 이상 절감할 수 있다.
광주 어닝 시공 시 흔한 설계 오류와 대책
실제 광주 현장에서 마주친 구조 설계 오류 사례들:
- 오류 1: 바람받이(윈드로드) 계산 생략 - 대다수 설계자들이 정풍압만 고려하고 박리압(바람이 구조물 뒤쪽을 빨아당기는 음압)을 간과. 광주 지역 최대 박리압은 0.8kN/㎡이므로 이를 포함해 기초 인발력을 설계해야 함.
- 오류 2: 천막 기울기 부족 - 배수 기울기가 1/50 미만이면 우기철 우수 정체로 천막 처짐이 가속화. 광주 강우량을 감안하면 최소 1/30 이상의 기울기 필수.
- 오류 3: 신축 조인트 미설계 - 여름 최고 기온(35°C) 대비 겨울 최저 기온(-10°C)의 온도차가 45°C이므로, 철골 길이 변화량 ΔL = α × L × ΔT 공식으로 신축 여유 필요. (α: 철의 선팽창계수 1.2×10⁻⁵/°C, L: 프레임 길이, ΔT: 온도차)
이러한 오류들을 예방하려면 시공 전 구조 계산서 검토 단계에서 건축구조기준과 현장 기후 조건을 함께 반영한 전문가 검증이 필수다.
시공 단계별 품질 관리 포인트
구조 설계가 완벽해도 현장 시공 정확도가 떨어지면 설계 의도가 훼손된다. 광주 지역 상업시설 어닝 시공 시 중점 관리 항목:
- 기초 시공: 기초 깊이 측량(±50mm), 콘크리트 강도 테스트(28일 양생 후 코어채취), 베이스플레이트 수평도 확인(레벨 측량 1/1000 이하)
- 철골 조립: 부재 직각도 검사(대각선 길이 차이 10mm 이내), 용접 비파괴검사(초음파 또는 방사선, 샘플링 10% 이상), 도장 두께 측정(DFT 500±25μm)
- 천막 설치: 장력 측정기(tension meter)로 천막 응력 균등 확인, 방수 이음 밀폐도 테스트(물주입), 배수구 경사도 재확인
광주 지역 건설 환경과 자재 조달
광주 지역의 철강 유통망은 전남 화순, 나주의 산업단지와 연결되어 있어 자재 조달이 비교적 용이하다. 다만 계절적 수급 변동이 크므로, 겨울철(11월~2월)이 피크 시즌인 만큼 2~3개월 전 자재 주문이 권장된다. 또한 광주 지역의 건설 기준은 전남 지역보다 엄격한 경향이 있으므로, 광주 동구청, 서구청의 건축과에서 사전협의한 설계기준을 확인해야 한다.
특히 상업용 어닝의 경우 소방 기준(비상계단 접근성, 방화재료 등급 검토)과 장애인차별금지법(설치 높이, 가지 레일 등)을 동시에 충족해야 하므로, 설계 단계에서 광주 지역 선행 사례를 참고하는 것이 효율적이다.
