공장 캐노피의 정의와 산업용 시공의 중요성
공장 캐노피란 생산 시설, 야적장, 하역 공간 등에서 우천 및 일사병을 방지하기 위해 설치하는 구조 덮개로, 안전성과 내구성을 위해 정밀한 하중 계산과 구조 설계가 필수적인 건축 시설이다. 화순 지역의 제조업 및 물류 산업이 확대되면서 공장 캐노피 수요가 증가하고 있으며, 특히 전남 지역의 협력업체 및 사업장 운영자들은 장기적인 투자 수익성과 안전 기준 준수를 동시에 만족하는 시공을 요구하고 있다.
16년간 화순 및 전남 지역에서 어닝, 천막, 철구조물 시공을 담당한 우성어닝천막공사의 경험으로 보면, 공장 캐노피 시공 실패의 주요 원인은 초기 설계 단계에서의 하중 과소 평가, 지역 기후 특성 반영 부족, 그리고 시공 품질 관리의 미흡이다. 이 글에서는 공장 캐노피의 올바른 하중 설계 방법론과 단계별 시공 절차를 상세히 설명한다.
하중 설계의 핵심 요소: 설계 기준과 지역 특성 반영
공장 캐노피의 하중 설계는 한국건축구조기준(KBC 2022)과 한국산업표준(KS) 규격을 기반으로 진행되어야 한다. 주요 설계 하중은 자중(Dead Load), 적설하중(Snow Load), 풍하중(Wind Load) 세 가지로 분류되며, 지역별 기후 데이터를 반영한 정확한 산정이 필수다.
자중 계산: 구조 재료(강재, 알루미늄 프로파일)의 단위 무게와 마감재(폴리카보네이트, 방수천, 아연도금 시트) 무게를 합산한다. 표준 캐노피의 자중은 평방미터당 25~40kg 범위다.
적설하중: 화순 지역은 연평균 강설량 20~30cm 수준이지만, 설계 기준상 최대 기대 적설량(50년 재현기간)을 반영해야 한다. 전남 지역의 설계 적설하중은 일반적으로 0.6~1.0kN/㎡(킬로뉴턴/제곱미터)로 산정된다. 단, 공장 캐노피가 설치된 위치의 바람 영향도(Wind-Sheltering Factor)를 고려하면 최대 20~30% 감소할 수 있다.
풍하중: 화순은 내륙 위치로 기본 풍속이 평균 32~34m/s(50년 재현기간)로 평가된다. 공장 건물의 높이, 지표면 거칠기 계수(Exposure Category), 건축물의 형태 계수(Pressure Coefficient)를 종합하면, 캐노피 구조에 작용하는 풍하중은 0.8~1.5kN/㎡에 달한다. 특히 캐노피 모서리와 처마 끝단(Eaves)에는 국소 풍압(Local Pressure)이 집중되므로, 이 부분의 지점 하중(Point Load)은 기본 풍압의 1.5~2.0배로 설계해야 한다.
시공 자재 선택과 구조 규격 비교
공장 캐노피 구조는 대 공간을 안정적으로 커버해야 하므로, 지간(Span)과 예상 하중에 따라 자재를 선정한다. 다음 표는 화순 지역 공장 캐노피에 일반적으로 사용되는 자재의 규격과 하중 특성을 비교한 것이다.
| 자재 유형 | 규격(Profile) | 단위 무게(kg/m) | 최대 권장 지간(m) | 풍하중 허용치(kN/㎡) | 시공 비용(원/㎡) |
|---|---|---|---|---|---|
| 강재(H-Beam) | H-200x100x5.5x8 | 21.8 | 8~12 | 1.2~1.5 | 150,000~180,000 |
| 강재(H-Beam) | H-300x150x6.5x9 | 44.8 | 12~16 | 1.5~2.0 | 180,000~220,000 |
| 알루미늄 프로파일 | 200x100x3.0T | 2.1 | 6~8 | 0.8~1.0 | 120,000~150,000 |
| 트러스 구조(강재) | 250x250x4.5T | 18~22 | 15~20 | 1.3~1.8 | 200,000~280,000 |
표에서 알 수 있듯이, 지간이 12m 이상인 대형 공장 캐노피는 H-Beam(골조용 강재 빔) 또는 트러스 구조가 필수다. 알루미늄 프로파일은 경량이므로 시공성이 우수하지만, 장지간 설계에는 부적합하며 온도 변화에 따른 선팽창(Linear Expansion) 관리가 추가로 필요하다. 강재 구조는 풍하중과 적설하중에 강하므로 화순 지역의 기후 조건에 최적화되어 있다.
단계별 시공 절차와 품질 관리 포인트
공장 캐노피의 시공은 설계 검증, 기초 시공, 주 구조물 조립, 마감재 설치, 최종 검증의 5단계로 진행된다. 각 단계에서 한국산업안전보건공단(KOSHA) 기준을 준수해야 하며, 특히 고공작업과 중장비 사용 구간에서의 안전 관리가 중요하다.
1단계: 설계 도서 검증 및 지반 조사
구조 설계 도서가 KBC 2022를 만족하는지 확인하고, 현장 지반의 지내력(Bearing Capacity)을 조사한다. 화순 지역은 화강암 풍화토가 주를 이루므로, 기초 깊이(Footing Depth)를 최소 1.2m 이상 설계해야 한다. 기초판 크기는 계산된 단위 기초 반력(Unit Load)이 지반 지내력 300kN/㎡을 초과하지 않도록 결정한다.
2단계: 기초 시공
기초 굴착 후 다짐도(Compaction Ratio) 95% 이상을 확보하고, 콘크리트 강도 설계강도(fc=24MPa) 이상의 콘크리트를 타설한다. 기초 콘크리트 양생은 최소 7일 이상 유지하여 설계강도의 80% 이상에 도달하도록 한다. 기초 위에는 앙카볼트(Anchor Bolt) M20~M24를 매설하여 상부 구조와의 접합을 준비한다.

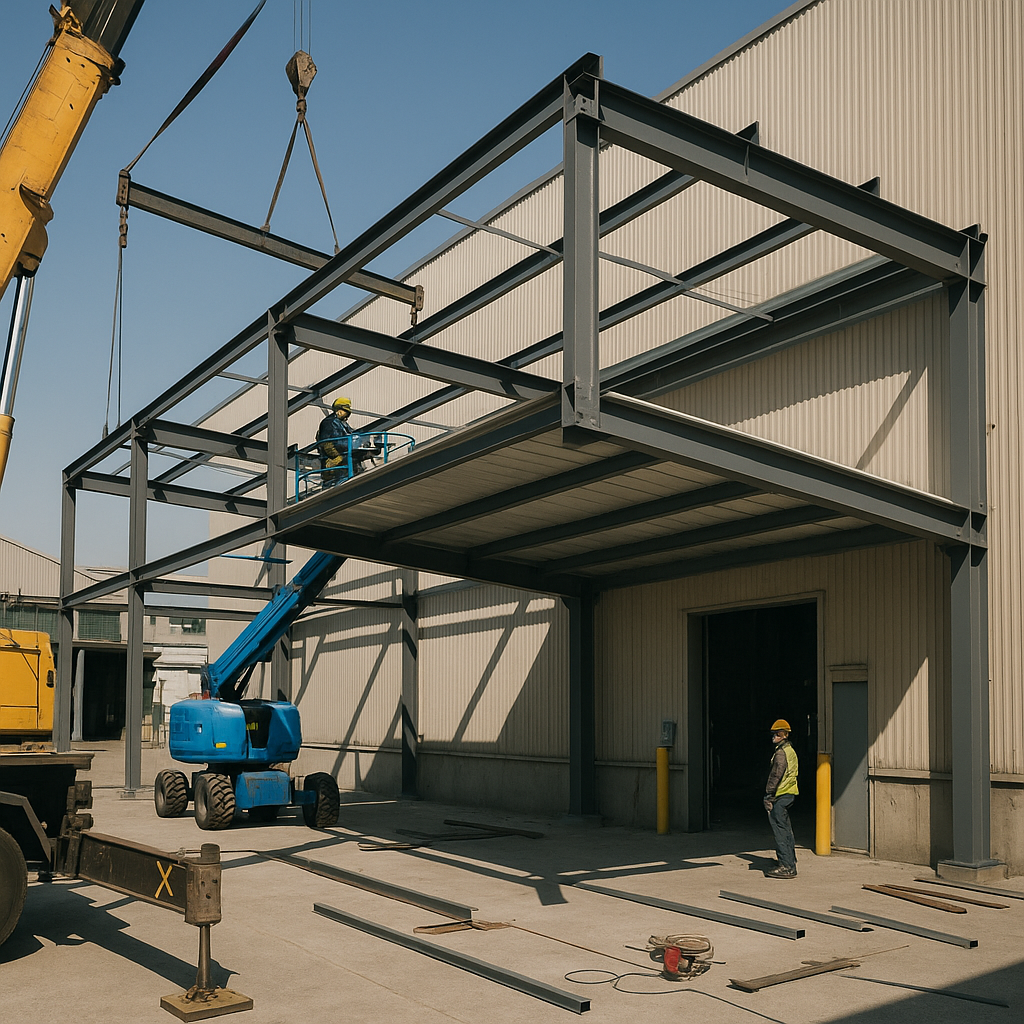

3단계: 주 구조물 조립
강재 기둥과 보 부재는 현장 용접 또는 고력볼트 접합으로 조립한다. 용접 시공 시 예열(Preheat) 온도를 200~300℃로 유지하고, 용접 후 비파괴검사(UT, RT)를 실시하여 용접 결함(Porosity, Crack)이 없음을 확인한다. 고력볼트 접합의 경우 토크 렌치(Torque Wrench)를 사용하여 규정 조임값(M20: 390Nm, M24: 570Nm)을 정확히 관리한다.
4단계: 마감재 설치
폴리카보네이트 판넬(Polycarbonate Sheet) 또는 아연도금 강판(Galvanized Steel Sheet)을 구조물에 고정한다. 판넬 고정은 신축 파스너(Expansion Fastener)를 사용하여 온도 변화에 대한 변위 여유(Clearance)를 확보해야 한다. 폴리카보네이트의 경우 선팽창 계수가 7×10⁻⁵/℃이므로, 10m 길이 기준 최대 7cm의 선팽창이 발생할 수 있다. 따라서 고정 간격을 최대 30~40cm로 제한하고, 판넬 가장자리에 신축 조인트(Expansion Joint)를 설치한다.
5단계: 최종 검증 및 인수
완공 후 처짐(Deflection) 측정을 수행하여 설계값의 1/300 이내(일반적으로 10m 지간 기준 30mm 이내)임을 확인한다. 용접부 육안 검사(Visual Inspection), 볼트 조임력 재검사, 방수 성능 테스트를 거친 후 고객에게 인수한다.
화순 지역의 공장 캐노피 시공 사례에서, 적절한 설계와 시공 품질 관리를 통해 20년 이상의 내구성을 확보한 사례들이 다수 있다. 특히 전남 동부 지역의 자동차 부품 제조업체, 철강 유통센터, 농산물 유통시설 등에서 우성어닝천막공사가 시공한 캐노피들은 극한 기후 조건에서도 구조 안정성을 유지하고 있다.
화순 지역 공장 캐노피 시공의 특수 고려사항
화순은 산림청 산사태위험지도에서 중~높은 위험도 지역으로 분류되며, 이는 토사 유입과 지반 침하의 위험을 의미한다. 따라서 기초 설계 시 토사 유입에 대비한 배수(Drainage) 계획을 수립해야 하며, 기초 주변에 배수로를 설치하여 우수가 기초부에 정체하지 않도록 관리해야 한다. 또한 화순 지역의 지진 위험도(Seismic Hazard)는 전국 평균보다 낮지만, 공장 캐노피가 인접 건물이나 시설물에 미치는 영향을 고려하여 횡력(Lateral Force) 저항 능력을 충분히 확보해야 한다.
공장 캐노피가 야적장 위에 설치될 경우, 하부에 적재되는 물품의 무게로 인한 추가 하중을 고려해야 한다. 예를 들어, 건설 자재 야적장의 경우 적재 높이 2m, 물품 단위 무게 500kg/㎥인 경우 추가 지점 하중이 발생한다. 이러한 경우 기초 설계 시 야적 하중(Storage Load)을 별도로 반영하여 기초 크기를 증대해야 한다.
