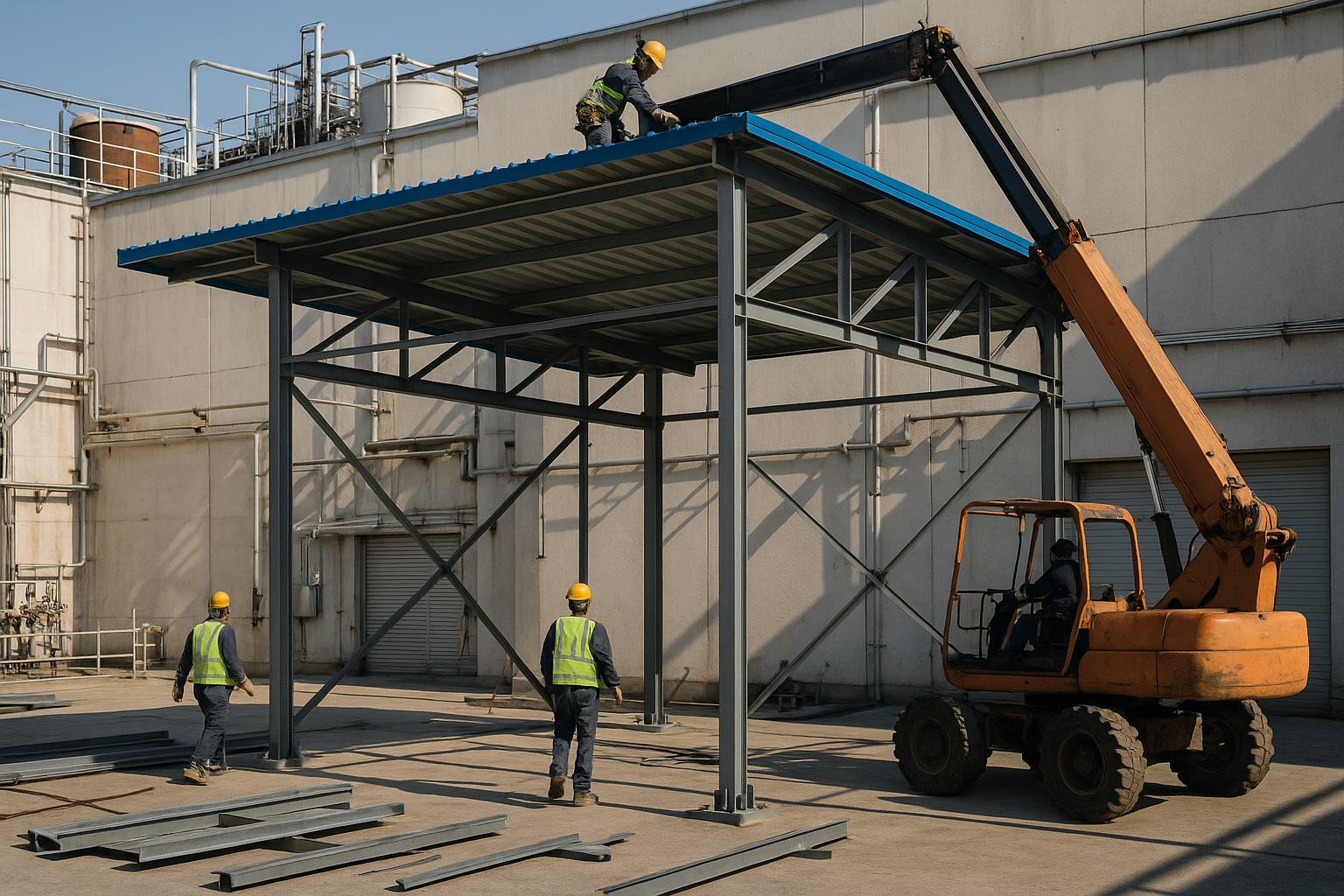

공장 캐노피의 정의와 설계 기준
공장 캐노피란 산업시설의 야외 작업장, 적재 구역, 하역장 등을 보호하기 위해 설치하는 구조물로, 자동차 부품, 철강, 물류 기업 등이 실외 운영 공간을 효율적으로 활용하도록 돕는 건축물이다. 나주 및 전남 지역의 많은 제조업체와 물류센터에서는 설비 노후화나 확장 시 캐노피 신규 설치를 검토한다.
캐노피 설계의 성패는 하중 계산에 달려 있다. 한국건축구조기준(KBC 2016)에서는 구조물의 안전성을 확보하기 위해 고정하중(자중), 적재하중, 풍하중, 적설하중 등을 종합적으로 고려하도록 규정하고 있다. 특히 전남 지역은 겨울철 강풍과 간헐적 적설이 발생하므로, 이러한 환경 조건을 반영한 설계가 필수다.
나주 공장 캐노피의 하중 설계 단계
하중 설계는 캐노피 시공의 가장 중요한 선행 작업이다. 우성어닝천막공사에서는 16년간 축적한 경험을 바탕으로, 다음과 같은 하중 분석 프로세스를 따른다.
1단계: 현장 환경 조사 및 기초 데이터 수집
나주 지역 공장의 위치, 방향, 주변 지형을 파악하는 것부터 시작한다. 풍속, 설적 높이, 지반 조건 등을 조사하여 설계 기준을 결정한다. 나주는 전남 남부 평야 지역으로 풍속이 초속 31m/s(기본풍속) 정도로 분류되며, 이는 강풍 지역에 해당한다.
2단계: 하중 계산
고정하중은 철골 구조체와 천막, 조명 등의 자중을 합산한다. 적재하중은 공장 운영 특성에 따라 결정되는데, 자동차 부품 보관 캐노피는 면적당 500~1,000kg/㎡, 일반 적재장은 300~500kg/㎡으로 책정된다. 풍하중은 KBC 기준에 따라 계산되며, 전남 지역의 높이별 풍압 계수를 적용한다. 적설하중은 나주 평년 적설량 5~10cm를 기준으로 50~100kg/㎡을 설정한다.
3단계: 기초 및 부재 규격 결정
계산된 하중을 토대로 기초의 깊이와 콘크리트 강도, 주요 부재(H형강, 앵글)의 단면을 결정한다. 일반적으로 20m × 30m 규모의 공장 캐노피는 H-400×200×8×13 규격의 주체 기둥과 H-300×150×6.5×9 규격의 보를 사용하며, 기초 깊이는 지반 조건에 따라 1.2m~1.8m 범위에서 결정된다.
| 하중 유형 | 계산 기준값 | 나주 지역 적용값 | 설계 마진율 |
|---|---|---|---|
| 고정하중(자중) | 철골 + 천막 + 부재 | 150~200kg/㎡ | 1.2배 |
| 적재하중 | 사용 용도별 | 300~1,000kg/㎡ | 1.5배 |
| 풍하중 | 기본풍속 31m/s | 180~250kg/㎡ | 1.6배 |
| 적설하중 | 평년 5~10cm | 50~100kg/㎡ | 1.4배 |
공장 캐노피 시공 절차 및 기술 관리
우성어닝천막공사는 설계 단계 이후 5가지 핵심 시공 절차를 거친다.
1. 기초 시공
설계 도면에 따라 기둥 위치를 정확히 측량하고 기초 구멍을 굴착한다. 나주 지역의 대부분 공장은 사질토 또는 점토 지반이므로, 깊이 1.2m 이상 파고 기초석과 철근을 배치한다. 콘크리트 강도는 최소 24MPa 이상을 확보하며, 경화 기간 7일을 거쳐야 상부 구조 작업을 시작한다.
2. 철골 조립 및 용접
기초 경화 후 주체 기둥과 보를 설치한다. 용접 시 KS D 7018(저수소 피복 아크 용접봉)을 사용하고, 용접 품질은 X선 투과 검사(RT) 또는 초음파 탐상(UT)으로 검증한다. 특히 하중을 직접 받는 접합부는 100% 검사를 원칙으로 한다.
3. 브레이싱(횡방향 안정화) 설치
풍하중과 진동으로부터 구조물을 보호하기 위해 대각 브레이싱과 수평 트러스를 설치한다. 이는 전남의 강풍 환경에서 특히 중요하며, 나주 지역 설계기준 풍속 31m/s에 대응할 수 있어야 한다.
4. 천막 및 지붕재 부착
철골 구조가 완성되면 방수 및 채광을 위해 천막, PVC 시트, 또는 폴리카보네이트를 부착한다. 천막 장력은 일정해야 하며, 빗물이 고이지 않도록 최소 1/100 이상의 경사도를 유지한다.
5. 안전 점검 및 하자 보수
완공 후 전체 구조물에 대해 부재 접합, 기초 침하, 천막 장력 등을 점검한다. 필요시 용접 부위 재정비, 앵커볼트 재조임, 천막 장력 조정을 실시한다.
나주 공장 캐노피 시공 시 주의사항
전남 나주 지역은 전주 아래 위치한 평야이면서도 겨울철 강풍이 빈번하다. 따라서 기초 침하 모니터링, 풍속 예측 대응, 계절별 유지보수 계획이 중요하다.
또한 공장 운영 중 캐노피를 설치하는 경우가 많으므로, 시공 중 안전관리와 소음 저감 대책을 강화해야 한다. 한국산업안전보건공단에서 제시하는 건설기계 운전자 자격, 안전 교육, 추락 방지 장비 착용 등의 기준을 엄격히 준수한다.
설계 단계에서부터 나주 지역의 지반, 기후, 산업 특성을 반영한 맞춤형 하중 설계와 시공으로, 장기간 안정적으로 운영할 수 있는 공장 캐노피를 만드는 것이 우성어닝천막공사의 핵심 역량이다.
