담양 어닝 시공은 단순한 차양 설치를 넘어 건축물의 구조 안전성, 환경 조건, 운영 효율성을 종합적으로 고려한 엔지니어링 프로젝트입니다. 16년간 전남 지역의 사업장, 공장, 상업시설을 대상으로 시공해온 경험에서 나눌 수 있는 것은 구조 설계와 자재 선택이 얼마나 중요한지에 대한 확신입니다. 이번 글에서는 상업용 어닝 시공 시 고려해야 할 구조적 기준과 자재 선택 시스템을 상세히 설명하겠습니다.
상업용 어닝의 하중 계산과 구조 설계 원칙
담양 지역의 기후 환경은 어닝 구조 설계에 중요한 변수입니다. 전남 지역은 연평균 강우량이 1,300mm를 초과하고, 여름철 집중호우로 인한 국지성 폭우가 빈번합니다. 따라서 상업용 어닝의 구조 설계에서는 풍하중(Wind Load)뿐 아니라 우수하중(Rain Load)을 동시에 계산해야 합니다.
주요 하중 계산 기준:
- 풍하중: KBC(한국건축구조기준) 기준 풍속 기본값 35m/s(10년 재현기간) 적용. 담양 지역 지형계수(Cf) 1.0~1.2 범위
- 우수하중: 설계강우량 200mm/h 기준, 어닝 경사도 5°~15° 조건에서 단위면적당 150~250kg/㎡
- 자중(Dead Load): 골격재 + 포(포재) + 부착물 포함 총 80~120kg/㎡
- 조합하중: 풍하중 + 자중, 또는 우수하중 + 자중 중 큰 값 선택
이러한 하중 조건에서 상업용 어닝의 골격재 선정은 매우 신중해야 합니다. 사업장 외부에 설치되는 어닝은 불특정 다수가 이용하는 공간이므로 안전계수는 최소 2.0 이상을 적용합니다.
상업용 어닝 골격재 자재 선택 기준
담양을 포함한 전남 지역의 상업시설 어닝 시공에서 골격재는 크게 알루미늄 압출재와 철강재로 구분됩니다. 각 자재의 특성과 적용 조건을 정확히 이해하는 것이 공사 품질을 결정합니다.
알루미늄 압출재의 특성과 적용
- 규격: A6063-T5 또는 A6061-T6 합금, 인장강도 215~260MPa
- 단면: 기둥용 60×60mm, 보용 100×50mm, 버팀목용 40×40mm 표준 규격
- 장점: 경량(철의 1/3), 부식 내성(양극산화 처리), 미려한 외관, 시공 편의성
- 제한조건: 스팬 4m 이상의 장경간, 대중량 하중에서는 처짐량(deflection) 증가 발생
- 적용처: 카페, 소매점, 주택 인접 상업공간 등 중소규모 어닝

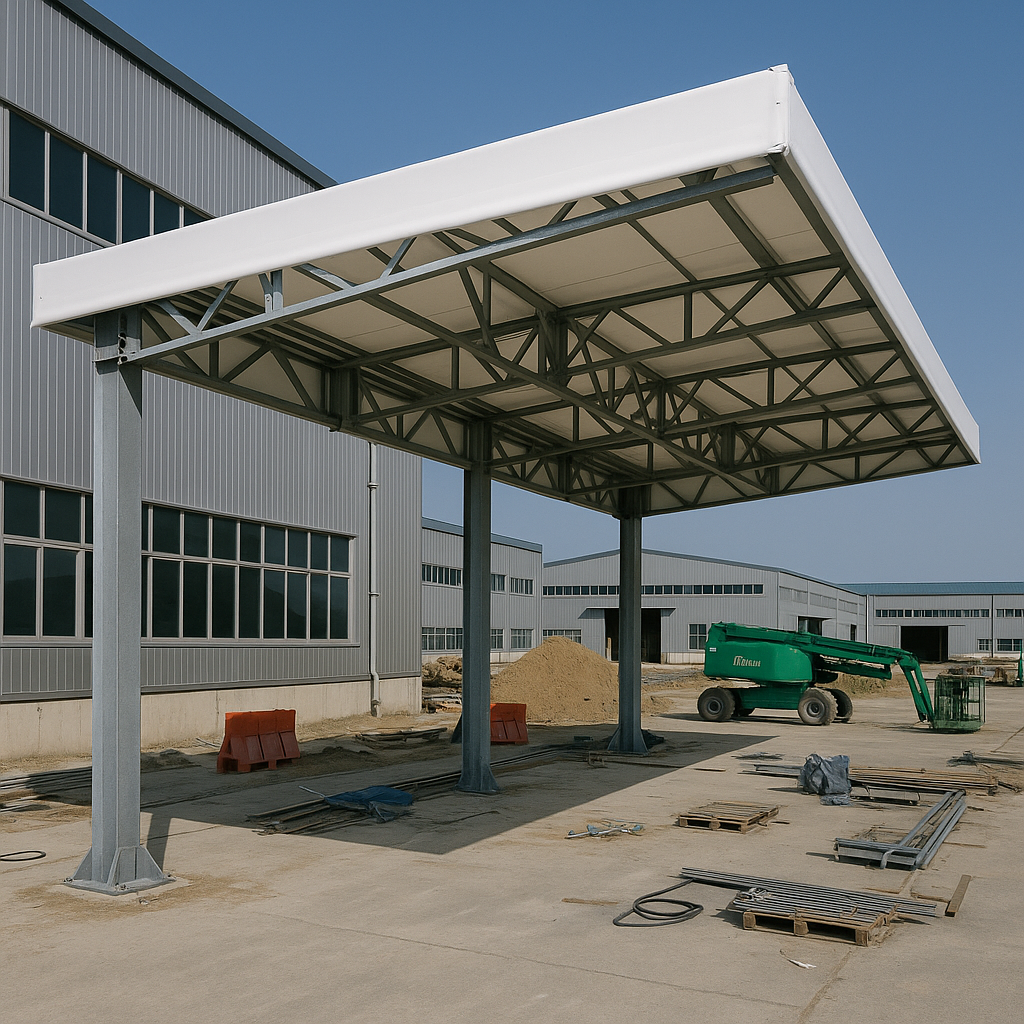

철강재(강관, H-빔)의 특성과 적용
- 규격: 원형강관 Φ50.8mm(t=2.3mm), 각형강관 60×60×2.3mm, H-빔 H125×125×6.5×9mm
- 항복강도: SS400(235MPa) 또는 SM490(355MPa) 등급
- 장점: 높은 강성, 대규모 스팬(6m 이상) 대응, 높은 내하중성
- 관리: 방식 처리 필수(도장 또는 용융아연도금 Z275 이상)
- 적용처: 주유소, 공장 펌프하우스, 대규모 주차 어닝, 산업시설
우성어닝천막공사에서는 담양 지역의 기후 특성과 각 사업장의 구체적 조건을 분석하여 골격재를 추천합니다. 예를 들어, 담양읍 내 소규모 상업시설은 알루미늄 압출재, 농공단지 및 공장시설은 철강재를 기준으로 설계합니다.
포(천막재) 선택과 내구성 관리 기준
어닝의 수명과 유지관리 비용은 포 자재의 선택에서 결정됩니다. 담양을 포함한 전남 지역의 고온다습한 기후에서는 포의 방수성, 항균성, 자외선 내성이 매우 중요합니다.
포 자재의 주요 분류:
- 아크릴 코팅 폴리에스터(Acrylic-coated Polyester)
- 두께: 300~500gsm(g/㎡)
- 자외선 차단율: 85~95%
- 방수 성능: 300~400mmH₂O(JIS L-1092 기준)
- 가격대: 중가, 내구수명 5~8년
- 적용: 식당 테라스, 편의점 출입구, 중소규모 카페
- PVC 코팅 폴리에스터(PVC-coated Polyester)
- 두께: 550~700gsm
- 방수 성능: 500mmH₂O 이상(고강도)
- 항균성: Ag+ 처리(선택사항)
- 가격대: 중~상가, 내구수명 8~12년
- 적용: 주유소, 공장 펌프하우스, 주차장
- PTFE(테프론) 코팅 글래스파이버
- 두께: 1mm 이상
- 자체 청소 기능(셀프클리닝), 난연성(불연재)
- 내구수명: 20년 이상
- 가격대: 고가, 특수 설치 기술 필요
- 적용: 대형 공장, 정밀산업시설, 공항 등 특수용도
전남 담양 지역의 고온다습한 환경에서는 PVC 코팅 폴리에스터가 가성비와 내구성의 균형이 가장 우수합니다. 특히 여름철 집중호우로 인한 우수 체류 시간이 길기 때문에, 방수 성능이 500mmH₂O 이상인 자재를 권장합니다.
부착 및 시공 상세 설계
담양 어닝 시공에서 구조 안전성은 골격재와 포만이 아니라 부착 부위의 상세 설계에서 결정됩니다. 특히 건물벽면과의 연결부, 기둥-기초 접합부에서 응력 집중(stress concentration)이 발생하기 때문입니다.
주요 부착 상세:
- 벽면 부착: 구조체 찾기(건물의 보 또는 기둥) 필수, 카슈크 너트 + 화학앙커(M16 이상) 또는 스터드 용접으로 고정. 나동 또는 알루미늄 헤더(Header)를 개입하여 응력 분산
- 독립 기둥: 기초 콘크리트 강도 21MPa 이상 확보, 베이스플레이트(t=12mm 이상 강판) + 정착철근 D16 또는 스터드 M16×100 4개 이상 사용
- 포 부착: 포 상단을 알루미늄 또는 강 프로파일에 압입(Clipping), 포 하단 헴(Hem)에 장력 유지 시스템(Tension Cable) 적용
- 신축 고려: 온도 변화에 따른 축적(Expansion) 거리 최소 30mm 확보, 알루미늄의 경우 10m당 5mm, 철강의 경우 10m당 3mm
이러한 상세 설계는 담양의 계절별 온도 변화(여름 35°C, 겨울 -5°C 이하)에서 어닝의 수축-팽창을 정상 범위 내에 유지하는 필수 요소입니다.
시공 품질 관리와 검수 기준
상업용 어닝 시공 후 검수 과정에서는 외관뿐 아니라 구조적 안정성을 정량적으로 평가해야 합니다.
- 수직도 검사: 기둥의 수직도 오차 1/500 이내(높이 5m 기준 ±10mm)
- 처짐량 측정: 포 상단 처짐 스팬의 1/250 이내(4m 스팬 기준 16mm 이하)
- 접합부 조임: 토크렌치로 너트 조임력 확인, M16 볼트 기준 220~250Nm
- 포 장력: 충격 시험기(Deflectometer)로 포의 균일성 확인
- 방수 테스트: 포 상단에 호스로 분사하여 접합부, 헤더 부위 누수 여부 확인
담양 지역의 공업단지, 농수산물 도매시장, 상업시설 등 다양한 사업장에 어닝을 시공하면서 얻은 결론은 초기 설계 단계의 정밀성이 10년 이상의 무하자 운영을 보장한다는 것입니다.
예산 효율성과 자재 선택의 의사결정
상업시설 운영자 입장에서는 초기 시공 비용도 중요하지만, 5년, 10년 주기의 유지보수 비용까지 포함한 총 소유비용(TCO)을 고려해야 합니다.
예를 들어 10m×5m 규모의 주유소 어닝 시공 시:
- 알루미늄 압출재 + 아크릴 코팅 포: 초기 비용 8백만원, 5년마다 포 교체 3백만원
- 철강재(SS400) + PVC 코팅 포: 초기 비용 1,100만원, 8년마다 포 교체 3백만원, 3년마다 도장 유지보수 2백만원
표면적으로는 알루미느 압출재가 저가이지만, 담양의 고습도 환경에서 아크릴 포의 카빙(Caving) 현상이 조기 발생할 수 있어 실제로는 철강재가 더 경제적일 수 있습니다. 이러한 판단은 해당 시설의 운영 계획, 이용객 규모, 유지보수 체계에 따라 달라집니다.
상업용 어닝의 구조 설계와 자재 선택은 단순한 공사 선택이 아니라 향후 5년, 10년의 운영 효율성을 좌우하는 중요한 의사결정입니다. 담양을 포함한 전남 지역의 기후, 토양, 산업 특성을 정확히 파악하고 해당 사업장의 구체적 조건을 분석한 맞춤형 설계가 필요합니다.
시공을 진행하기 전에 전문가와의 충분한 협의를 통해 구조 안전성, 자재 내구성, 장기 운영 효율성을 종합적으로 검토하시기 바랍니다. 전남 화순 우성어닝천막공사 무료 상담: 010-4337-0582
